CMT 373 Vrták kolíkovací neprůchozí S10 L85 HW - D5x50 S=10x27 L85 P pravotočivý

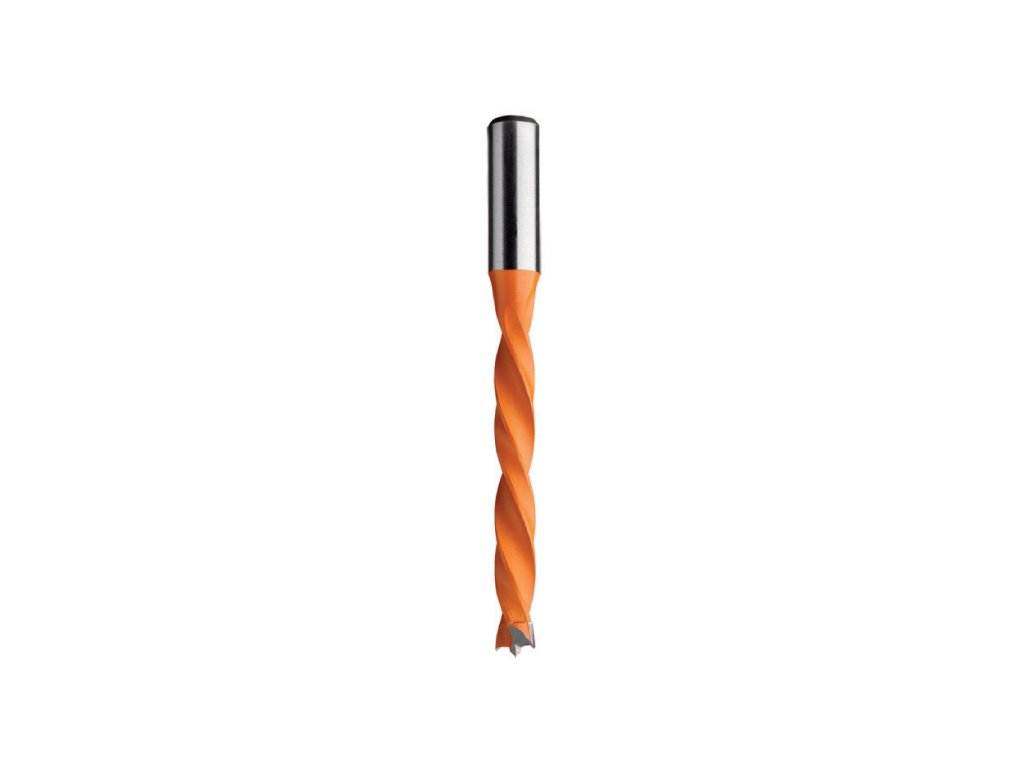

Kolíkovací vrták CMT 373 neprůchozí S10 L85 HW D5×50

(Stopka 10×27, celková délka 85 mm)

Profesionální kolíkovací vrták určený speciálně pro neprůchozí (slepé) otvory s plochým dnem v deskových materiálech. Vhodný pro sériovou výrobu nábytku na kolíkovačkách a vícevřetenových vrtacích strojích.

Konstrukce vrtáku a co z toho plyne při vrtání

• Tělo vrtáku z vysoce kvalitní tvrzené oceli
  Robustní a tuhé tělo omezuje kmitání a vychýlení vrtáku při záběru. Díky tomu:

  • vrták drží přesnou osu i při vyšších otáčkách a posuvech,
  • otvor má přesnější průměr a polohu,
  • snižuje se riziko prasknutí nebo vyštípnutí lamina na hraně otvoru.

• HW (HM) hlava – tvrdokovová hlava vrtáku
  Pracovní část vrtáku je osazena tvrdokovem (HM), který:

  • vydrží výrazně déle ostrý než rychlořezná ocel (HSS),
  • vhodný na DTD, MDF, laminované desky a tvrdší plasty,
  • drží kvalitu řezu i při dlouhodobém sériovém vrtání.

• Přesně vycentrovaný středicÍ hrot
  Krátký, ostrý středicí hrot:

  • přesně zafixuje vrták v předvrtané značce nebo v šabloně,
  • zamezí „utíkání“ vrtáku po povrchu lamina,
  • umožní vrtat bez předvrtání – stačí přesné vedení strojem.

• 2 precizně broušené HM břity (Z2)
  Dva hlavní řezné břity:

  • zajišťují čistý, hladký spodní povrch neprůchozího otvoru,
  • vytvářejí ploché dno díry – ideální pro kolíky, kování, nebo místa, kde se nesmí objevit kuželová stopa,
  • rovnoměrně odebírají materiál, vrták běží klidně, bez trhání.

• 2 HM zuby s předřezy a radiálním podbroušením (V2)
  Předřezávací zuby po obvodu:

  • nejdříve jemně naříznou okraj otvoru, teprve potom do něj vstupují hlavní břity,
  • minimalizují vytrhávání lamina a potahů kolem díry,
  • radiální podbroušení zajišťuje lehčí chod vrtáku, menší zahřívání a čistější stěny otvoru.

• 4 spirálové drážky
  Čtyřnásobná šroubovice pro odvod třísek:

  • rychle odvádí třísky z otvoru ven – důležité u hlubších slepých děr (až 50 mm),
  • omezuje zanášení a přehřívání vrtáku,
  • umožňuje vyšší posuv při zachování kvality povrchu.

Upnutí a nastavení ve stroji

• Válcová upínací stopka S10×27 s unášecí plochou
  Stopka průměr 10 mm, délka upnutí 27 mm:

  • unášecí plocha brání protočení vrtáku ve sklíčidle nebo kleštině,
  • vhodné pro standardní hlavy kolíkovaček a vícevřetenových vrtacích jednotek.

• Šroub pro nastavení délky
  Umožňuje:

  • přesně nastavit vyložení vrtáku podle požadované hloubky slepého otvoru,
  • sjednotit hloubku vrtání na více vřetenech (při vícevřetenovém vrtání),
  • jednodušší seřízení stroje při opakované výrobě stejného kusu.

• Přesně broušená stopka

  • zaručuje přesné souosé upnutí bez vůle,
  • omezuje házivost, která by zhoršovala přesnost a kvalitu otvoru.

Povrchová úprava a chlazení

• Teflonový povrch
  Speciální povrchová úprava:
  • snižuje tření mezi vrtákem a materiálem,
  • usnadňuje odvod třísek, méně se lepí prach z MDF a plastu,
  • snižuje zahřívání nástroje, což prodlužuje životnost ostří.

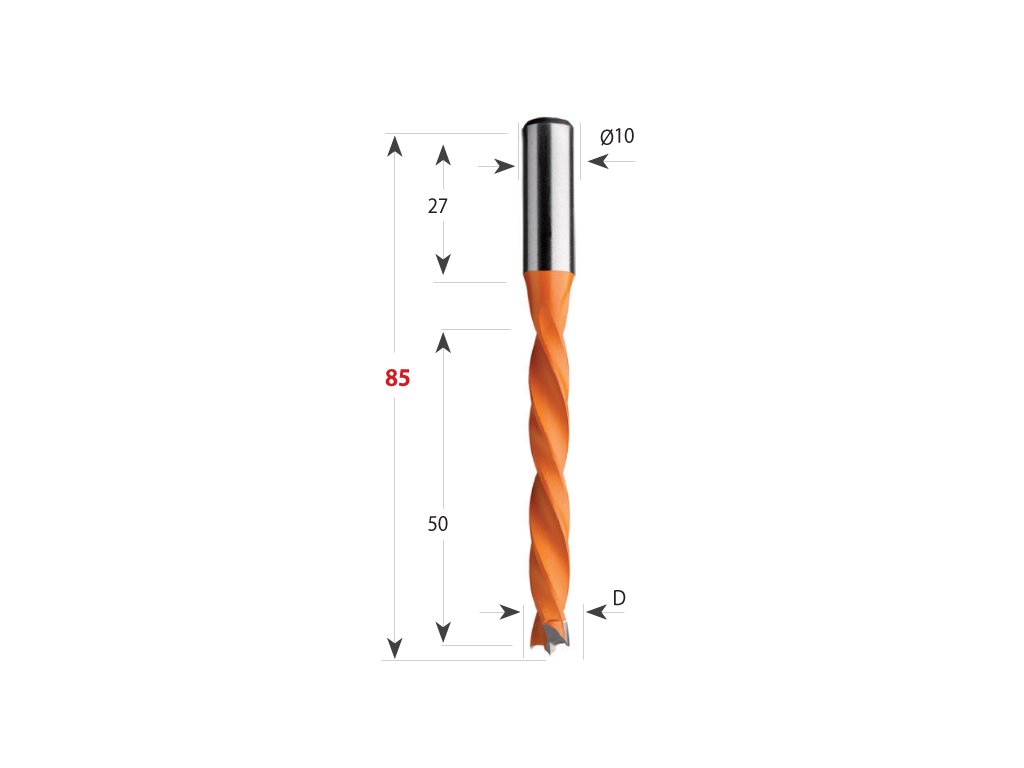

Rozměry a charakter vrtání

• Průměr vrtání: 5 mm

  • vhodné pro kolíky Ø5 mm a drobné kování,
  • přesný průměr díky tvrdokovovým břitům a kvalitnímu broušení.

• Maximální pracovní délka (L2): 50 mm

  • můžete vrtat slepé otvory do hloubky až cca 50 mm (reálně o něco méně – dle nastavení dorazu a bezpečné rezervy dna),
  • vhodné pro hlubší kolíky nebo speciální konstrukce nábytku.

• Celková délka vrtáku (L): 85 mm

  • přizpůsobeno standardním kolíkovačkám – dostatečná délka na upnutí i pracovní průběh.

• Neprůchozí (slepé) otvory s plochým dnem
  Geometrie hlavy je navržena tak, aby:

  • dno otvoru bylo rovné, bez výrazného kužele,
  • otvor nebyl probit skrz pohledovou stranu dílce.

Doporučené použití v truhlářské praxi

• Materiály:

  • DTD (dřevotřískové desky surové i laminované),
  • MDF a HDF,
  • lamino (LTD),
  • vhodné i pro tvrdší plasty (např. kompaktní desky, ABS, PMMA – podle nastavení posuvu a otáček).

• Stroje:

  • kolíkovačky (jednohřídelové i vícevřetenové),
  • vrtací automaty a CNC vrtací jednotky (s odpovídajícím upínáním S10),
  • vrtačky s přesným vedením a upnutím (spíše průmyslové, ne ruční hobby).

• Typické aplikace:

  • vrtání slepých kolíkových otvorů pro spoj korpusů a dvířek,
  • přesné slepé otvory pro drobné nábytkové kování,
  • vrtání do pohledových dílců, kde nesmí dojít k vyštípnutí lamina na okraji.

Balení a logistika

• Baleno v plastové krabičce po 1 kuse

  • chrání ostří při skladování i převozu,
  • vhodné pro dílnu, kde je nástroj často přenášen nebo půjčován mezi pracovníky.

• Ekonomické balení po 5 kusech

  • výhodné pro sériovou výrobu a vyšší spotřebu,
  • umožňuje mít na stroji připravené náhradní vrtáky a rychle je měnit při otupení.

Shrnutí pro stolaře

Tento kolíkovací vrták CMT 373 D5×50 je určen pro rychlé, přesné a čisté vrtání slepých otvorů v deskových materiálech, zejména v nábytkářské výrobě. Díky tvrdokovovým břitům, předřezům a čtyřem spirálovým drážkám nabízí vysokou životnost, hladký chod a minimální vyštípnutí lamina, což oceníte jak v kusové, tak v sériové výrobě.

DOPORUČENÉ ŘEZNÉ PODMÍNKY: RYCHLÝ PŘEHLED – ZLATÉ PRAVIDLO

Lamino a pohledové plochy:
🔼 Vyšší otáčky (6 000–8 000)
🔽 Nižší posuv (0,8–1,5 m/min)
✅ Vrtej z pohledové strany

Plasty:
🔽 Nižší otáčky (3 000–5 000)
🔽 Pomalý posuv (0,5–1,5 m/min)
⚠️ Pozor na tavení
