Nástroje pro CNC
Správně zvolený nástroj znamená čistý řez, delší životnost ostří a bezproblémové upnutí ve vřetenu stroje.
- Kotouče pro CNC – pilové kotouče včetně předřezových a drážkovacích variant.
- Frézy pro CNC – stopkové frézy pájené, žiletkové, monolitní i diamantové.
- Upínání – upínací hlavy a kleštiny s příslušenstvím pro přesné a bezpečné upnutí nástroje.
- Vždy podle stroje – zkontrolujte upínací systém vřetena a maximální otáčky, než nástroj objednáte.
#ShowMore#
U frézovacích nástrojů rozhoduje typ ostří – pájené frézy jsou cenově dostupné pro běžné opracování, žiletkové (VBD) nabízí výhodu snadné výměny ostří bez seřizování, monolitní tvrdokovové frézy zvládnou nejpřesnější a nejrychlejší obrábění a diamantové jsou určené pro extrémně abrazivní materiály jako laminované desky nebo kompozity.
Upínací hlava a kleština musí přesně odpovídat průměru stopky nástroje i typu vřetena stroje – nesprávná kombinace vede k házení nástroje a nepřesnému řezu.
Řazení produktů
Značky
Celková délka
Použití
Průměr kotouče
Průměr ostří
Průměr stopky
Řezná hloubka
Šířka ostří
Šířka zubu (prořez)
TYP
Typ zubu
Uchycení
Vnitřní průměr
Vnitřní průměr kotouče
Výpis produktů
Stopková fréza drážkovací Diamantová závrtná Z2 D08x25 L70 A=08x40 pravá je diamantová fréza určená pro přesné drážkování, frézování otvorů, kapes a tvarových výřezů do...
Levotočivá diamantová stopková fréza Ekonomik Z1+1 je ideální pro precizní levotočivé obrábění na CNC strojích. Nabízí kvalitní diamantové břity, pevné ocelové tělo a až 2x...
Upínací hlava HSK F63 ER32 Levotočivá.
IGM stopková fréza na plochy HW je přesně ten nástroj, který vám na CNC zrychlí práci a zároveň nechá po sobě krásně čisté dno řezu. Tři uběrací žiletky (Z3) drží řez stabilní a...
Kvalitní a přesné kleštiny ER dle DIN6499 jsou vyrobeny s přesností v 0,01mm. Tolerance upnutí průměru +0 / | 0,7mm. Balené v plastovém pouzdře.
Kvalitní a přesné kleštiny ER dle DIN6499 jsou vyrobeny s přesností v 0,01mm. Tolerance upnutí průměru +0 / | 0,7mm. Balené v plastovém pouzdře.
Nástroje pro CNC obráběcí centra na dřevo
CNC obráběcí centrum zvládne za jedno upnutí řezat, frézovat i vrtat, ale vždy jen tak přesně, jak přesný je nasazený nástroj. Sortiment pro CNC stroje na této stránce pokrývá čtyři oblasti: pilové kotouče (včetně předřezových a drážkovacích), stopkové frézy, upínací hlavy a kleštiny s příslušenstvím pro jejich upnutí.
Volba nástroje se vždy odvíjí od konkrétního stroje – typu vřetena, maximálních otáček a upínacího systému – proto se vyplatí mít tyto parametry po ruce ještě před objednávkou.
Doporučuje odborník
Jirka Zobal poradí s výběrem nástroje pro váš CNC stroj
Nejste si jistí, jaký typ frézy, kotouče nebo upínání vaše centrum potřebuje? Napište, nebo zavolejte mi typ stroje a upínacího systému, ať objednáte přesně to, co sedí.
Jirka Zobal
Tel.: 603 522 022
Čtyři skupiny nástrojů pro CNC
Jak vybrat nástroj podle typu ostří
- Pájené frézy: cenově dostupná varianta pro běžné opracování dřeva, po otupení se brousí.

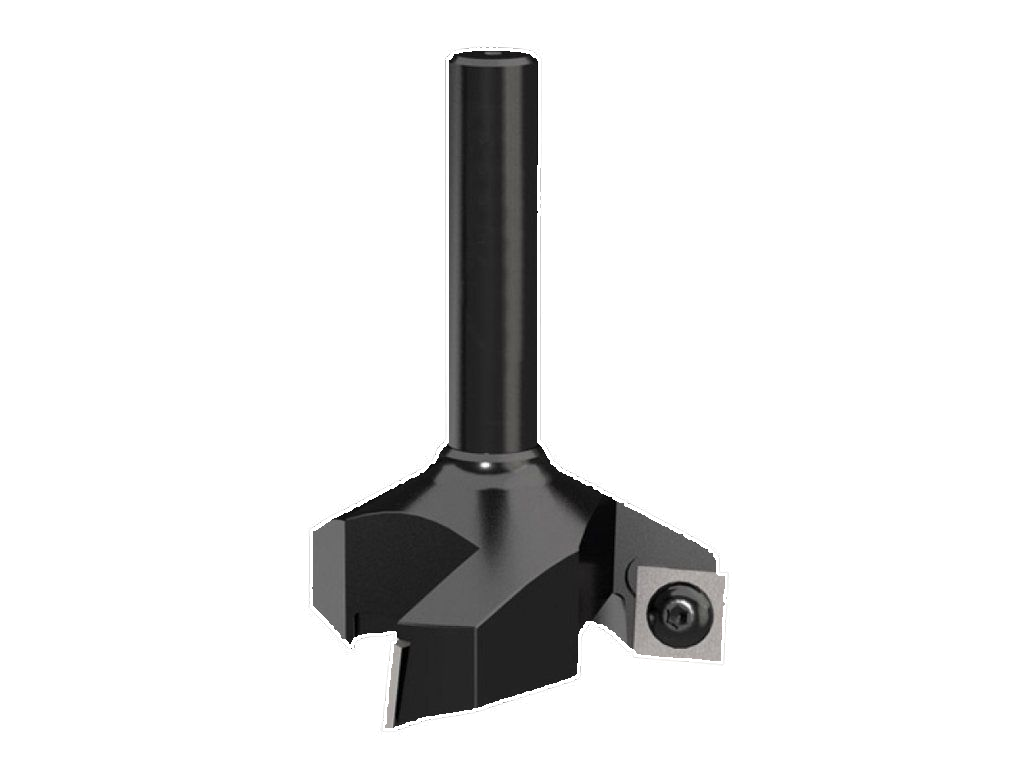

- Žiletkové (VBD): vyměnitelná destička bez nutnosti broušení – rychlá výměna, stálá geometrie ostří.
- Monolitní tvrdokovové: nejpřesnější a nejrychlejší řez, vhodné pro sériovou výrobu a jemné detaily.
- Diamantové: pro extrémně abrazivní materiály – laminované desky, kompozity, plošné lamino.
Tip z praxe: Před objednávkou upínací hlavy nebo kleštiny vždy ověřte přesný průměr stopky nástroje a typ vřetena stroje (např. ISO, HSK) – nesprávná kombinace způsobuje házení nástroje a nepřesný řez i u kvalitní frézy.
Proč se vyplatí kvalitní upínání
I sebelepší fréza nebo kotouč nevydá maximální výkon, pokud není přesně a pevně upnutý. Nekvalitní nebo opotřebovaná kleština způsobuje házení nástroje, což se projeví horší kvalitou povrchu, rychlejším opotřebením ostří a v horším případě i poškozením obrobku.
Upínací hlavy a kleštiny se proto vyplatí kontrolovat pravidelně a vyměňovat při prvních známkách opotřebení – jde o poměrně levný díl, který ale přímo ovlivňuje přesnost celého stroje.
Kde se CNC nástroje nejvíc využívají
Sortiment je určený pro CNC obráběcí centra v truhlářské a nábytkářské výrobě, na řezání a frézování kuchyňských dvířek, nábytkových dílů, laminovaných desek i masivního dřeva. Časté je i využití v menších dílnách s vlastním CNC strojem pro zakázkovou výrobu.
Časté dotazy k nástrojům pro CNC
Jaký typ frézy zvolit pro běžné frézování dřeva?
Pro běžné opracování dřeva postačí pájená nebo monolitní tvrdokovová fréza. Žiletkové (VBD) frézy se hodí tam, kde chcete rychlou výměnu ostří bez broušení, diamantové pak na laminované desky a jiné abrazivní materiály.
Jak poznám, jakou upínací hlavu nebo kleštinu potřebuji?
Rozhoduje typ vřetena vašeho stroje a průměr stopky nástroje, který chcete upnout. Při nejistotě je nejjednodušší napsat typ stroje a fotku současného upínání ke kontrole.
Proč fréza po upnutí háže a nedává čistý řez?
Nejčastější příčinou je opotřebovaná nebo nesprávně zvolená kleština, případně nedotažení upínací matice. Zkontrolujte i to, že průměr stopky frézy přesně odpovídá kleštině.
Jaký je rozdíl mezi pájenou a monolitní frézou?
Pájená fréza má pájené tvrdokovové zuby na ocelovém tělese a po otupení se dá přebrousit. Monolitní fréza je celá z tvrdokovu, drží ostří déle a zvládne přesnější a rychlejší řez, ale je dražší.
Kdy použít diamantovou frézu místo tvrdokovové?
Diamantové frézy se vyplatí u extrémně abrazivních materiálů, jako jsou laminované desky, kompozity nebo desky s vysokým obsahem plniva – tvrdokovová fréza by se u nich rychle otupila.
Musí být kotouč pro CNC pilu jiný než pro běžnou formátovací pilu?
Ne vždy, ale kotouče s předřezem (dělené na hlavní a předřezový kotouč) jsou typické právě pro CNC a formátovací pily, kde se využívá kombinace obou pro čistý řez bez třísek na spodní straně desky.
Přesnost začíná u správného nástroje
Ať už potřebujete kotouč, frézu nebo upínání, správná volba podle typu stroje a materiálu je základem přesného a opakovatelného výsledku na CNC centru.
Pokud si nejste jistí, který nástroj pro váš stroj vybrat, napište nebo zavolejte – poradíme podle typu centra i materiálu, který nejčastěji obrábíte.
