CMT Sada drážkovacích kotoučů DADO PRO - D203x6,2-20 d15,87 Z12 HW pro vytváření drážek na pile
CMT Sada drážkovacích kotoučů DADO PRO D203x6,2-20 d15,87 Z12 HW je profesionální sada pro drážkování na kotoučových pilách. Umožňuje vytvářet přesné drážky s rovným dnem, čistým řezem a nastavitelnou šířkou 6,2–20 mm.
✅ Drážky s rovným dnem – čistý řez prakticky bez otřepů v masivu, laminu, MDF i překližce.
✅ Nastavení šířky po 1 mm – sada obsahuje středové kotouče, vymezovací podložky a distanční kroužky pro přesné doladění.
✅ Bezpečná konstrukce DADO PRO – unikátní řešení CMT vyhovuje normě UNI EN847 a brání vzájemnému kontaktu prvků při otáčení.

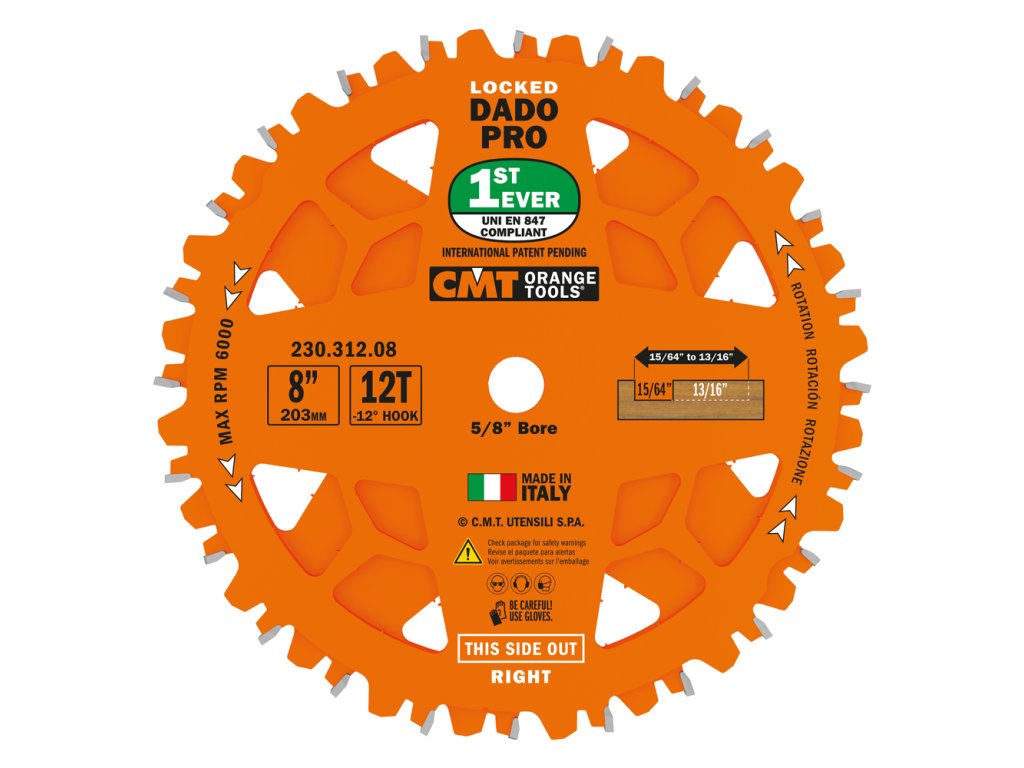

CMT Sada drážkovacích kotoučů DADO PRO D203x6,2-20 d15,87 Z12 HW
je profesionální sada pro drážkování na kotoučových stacionárních a radiálních pilách.
Když děláš drážku pro polici, výplň, dno zásuvky nebo pevný spoj, potřebuješ hlavně jistotu. Drážka musí mít rovné dno, čisté hrany a přesnou šířku, aby do ní díl sedl bez násilí i bez vůle.
Tuhle sadu bych doporučil stolaři, který chce dělat drážky přesněji, rychleji a opakovaně. Místo několika průchodů běžným kotoučem si nastavíš požadovanou šířku a vyrobíš drážku s rovným dnem a čistým řezem prakticky bez otřepů. Hodí se na drážkování masivního dřeva, lamina, MDF i překližky.
Proč ji stolař ocení
✅ Rovné dno drážky – ideální pro police, příčky, dna zásuvek, zadní stěny, výplně i pevné nábytkové spoje.
✅ Čistý řez téměř bez otřepů – vhodné pro masivní dřevo, lamino, MDF i překližku, kde záleží na pohledovém výsledku.
✅ Nastavitelná šířka 6,2–20 mm – šířku drážky přizpůsobíš konkrétnímu materiálu a spoji.
✅ Orange Shield Coating – povlak pomáhá odvádět teplo, omezuje ulpívání materiálu a chrání kotouče před korozí.
✅ Unikátní konstrukce CMT DADO PRO – první DADO sada CMT, která vyhovuje normě UNI EN847.
Pro drážkování na pilách

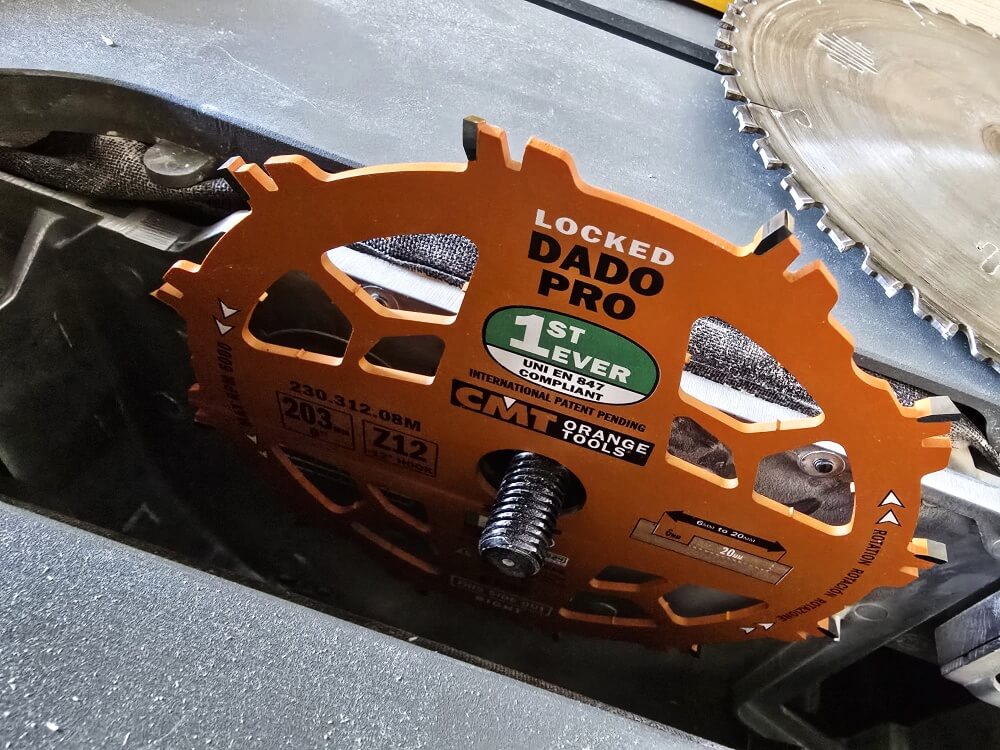

Sada je určená pro kotoučové stacionární pily a radiální pily vybavené dlouhou hřídelí pro drážkování. Kompatibilní je také s pilami Laguna Fusion3, Fusion2 a Fusion1.
Před použitím si vždy ověř, že tvoje pila umožňuje bezpečné použití DADO sady daného průměru, šířky a upínacího otvoru. Důležitá je hlavně dostatečně dlouhá hřídel, správné krytování, bezpečné upnutí a dodržení návodu výrobce.
Bezpečnější konstrukce podle UNI EN847

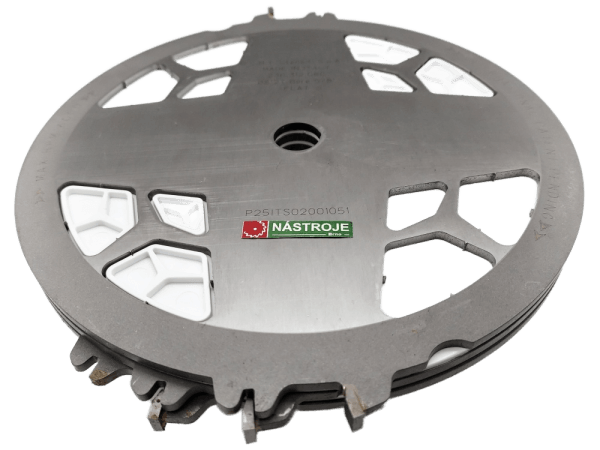

Unikátní sada CMT DADO PRO je první DADO sada, která vyhovuje normě UNI EN847. Při otáčení se jednotlivé prvky nikdy nedostanou do vzájemného kontaktu. To je možné díky speciální konstrukci těl kotoučů a vymezovacím podložkám se zámky.
Při skládání drážkovacích kotoučů vedle sebe vždy postupuj podle přiloženého návodu v balení. Správné složení sestavy je zásadní pro přesnost drážky i bezpečnou práci.
Nastavení šířky drážky
Sada obsahuje plastové a magnetické distanční kroužky a vymezovací podložky se zámky. Díky tomu můžeš nastavovat šířku drážky po 1 mm a jemně ji doladit pomocí distančních kroužků 0,1–0,5 mm.

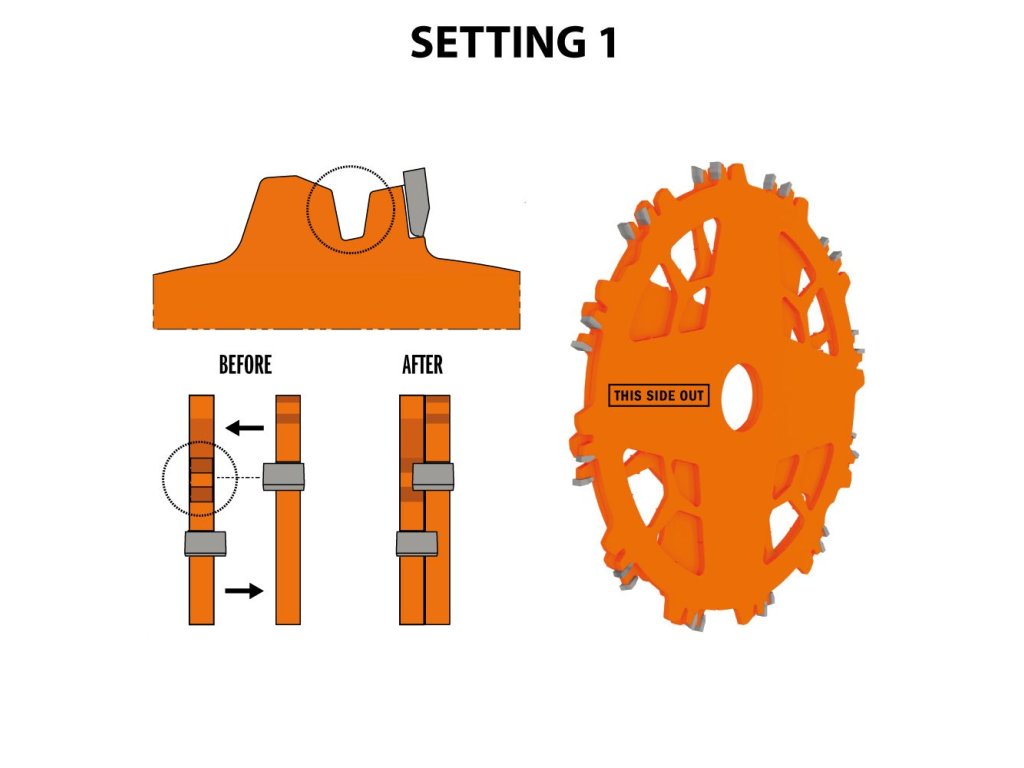

Nastavení 1: Pokud chceš řezat drážku šířky 6 mm, slož dva krajové kotouče k sobě tak, aby zuby druhého kotouče přesně zapadly do výřezů v těle prvního kotouče, které jsou hned za pilovými zuby.

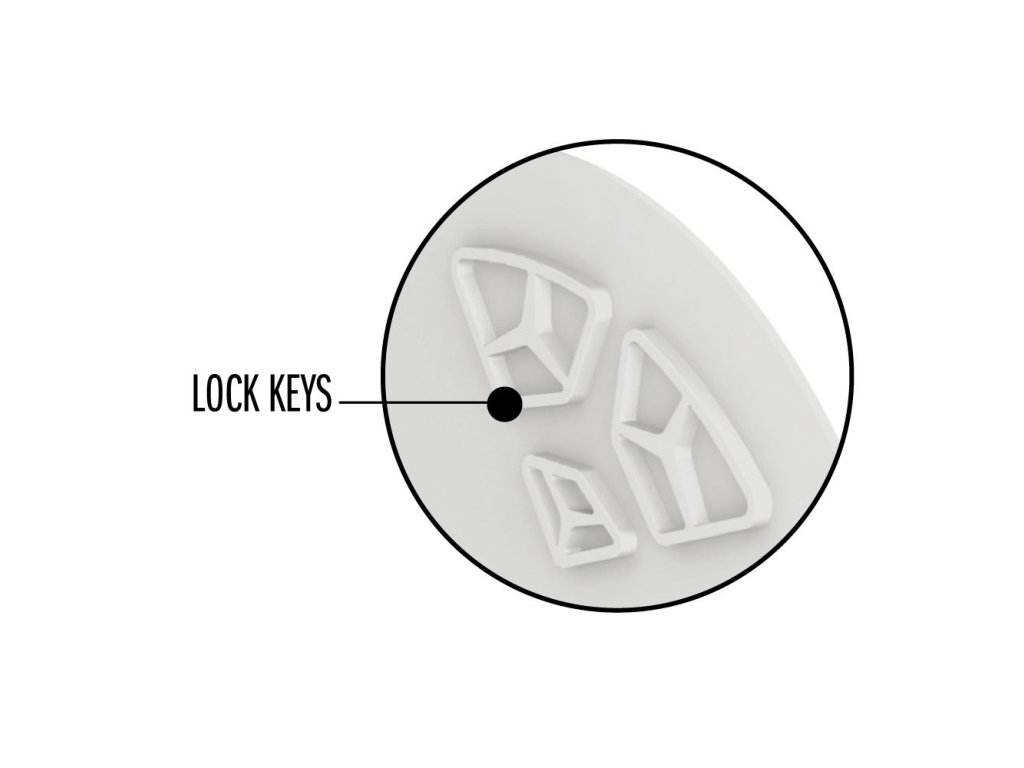

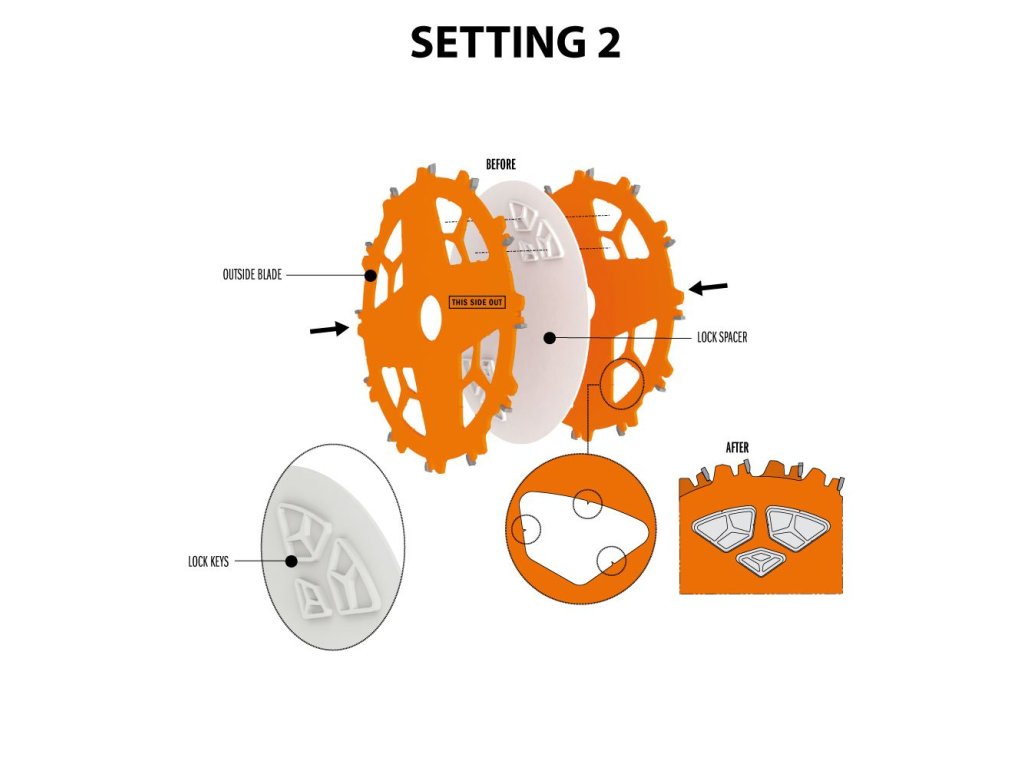

Nastavení 2: Pokud chceš řezat širší drážku a podle přiložené tabulky potřebuješ použít vymezovací podložku se zámky, vlož ji mezi dva krajové kotouče tak, aby zámky na stranách podložky přesně zapadly do výřezů na boční straně krajových kotoučů.

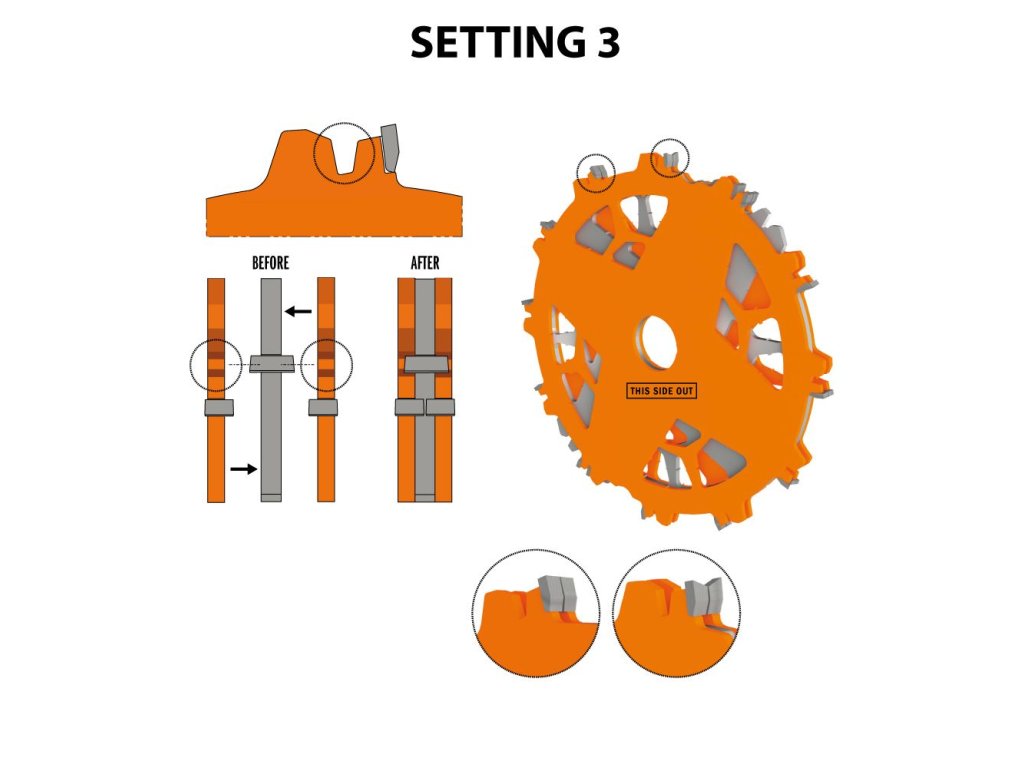

Nastavení 3: Pokud budeš řezat širší drážky, které podle tabulky vyžadují použití středového kotouče, vlož středový kotouč mezi dva krajové kotouče tak, aby jeho zuby přesně zapadaly do výřezů v těle krajových kotoučů. Zuby krajových kotoučů by měly být z pohledu zboku v zákrytu.

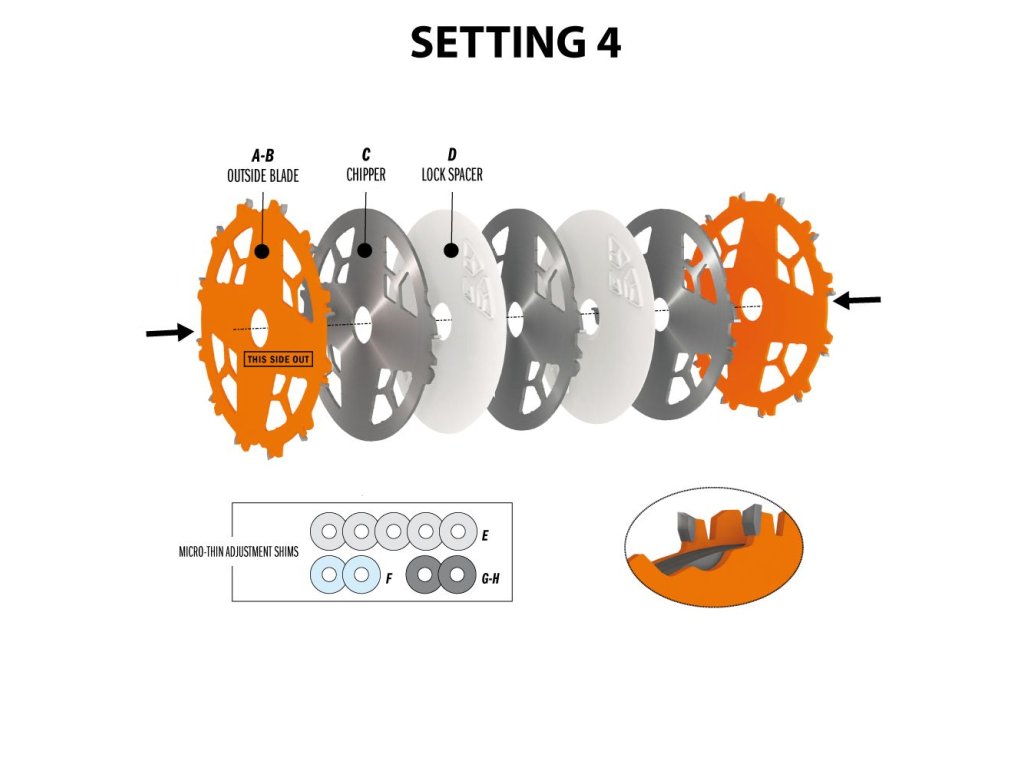

Nastavení 4: Pokud chceš řezat velmi široké drážky, které podle tabulky vyžadují použití vymezovacích podložek i středových kotoučů, skládej sestavu vždy tak, aby mezi dvěma středovými kotouči byla vymezovací podložka a zuby středových kotoučů zapadaly do výřezů v krajových kotoučích.
Přesnou šířku drážky můžeš ve všech nastaveních upravit vložením distančních kroužků mezi kotouče a vymezovací podložky se zámky.
Na co je sada vhodná
✅ Drážkování s rovným dnem
✅ Drážky pro police, příčky a výplně
✅ Drážky pro dna zásuvek a zadní stěny
✅ Korpusové, rámové a nábytkové spoje
✅ Masivní dřevo, lamino, MDF a překližku
Video k produktu
Podívej se, jak sada CMT DADO PRO funguje v praxi. Video ti pomůže lépe si představit práci se sadou při drážkování na pile a nastavení šířky drážky.

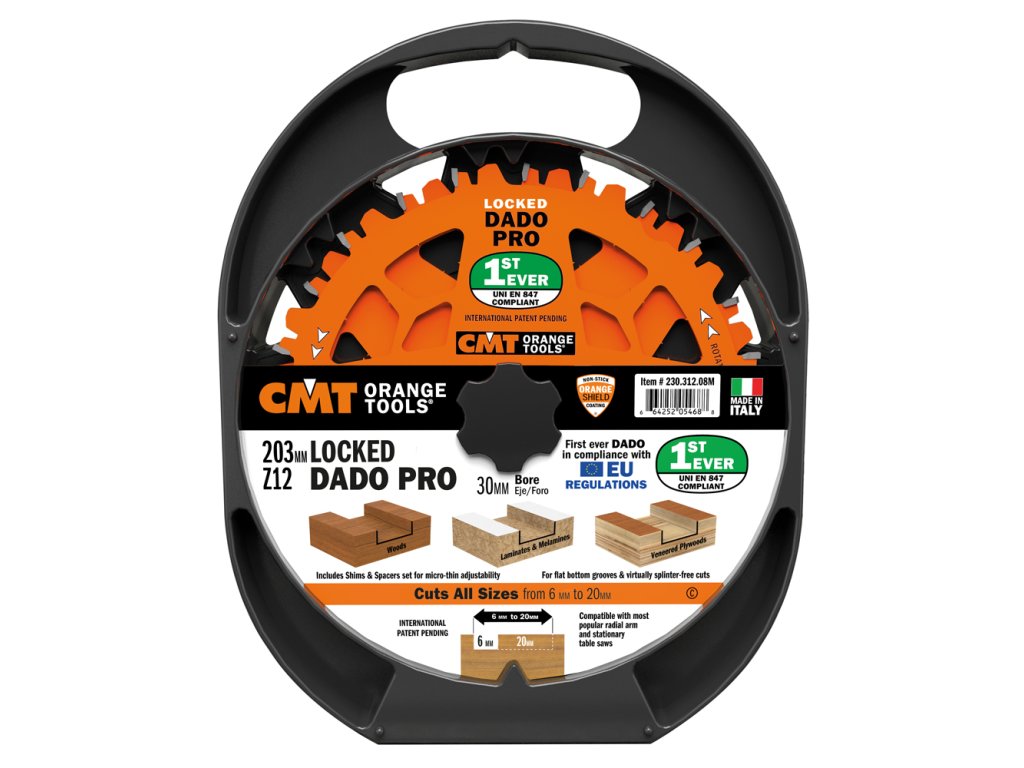

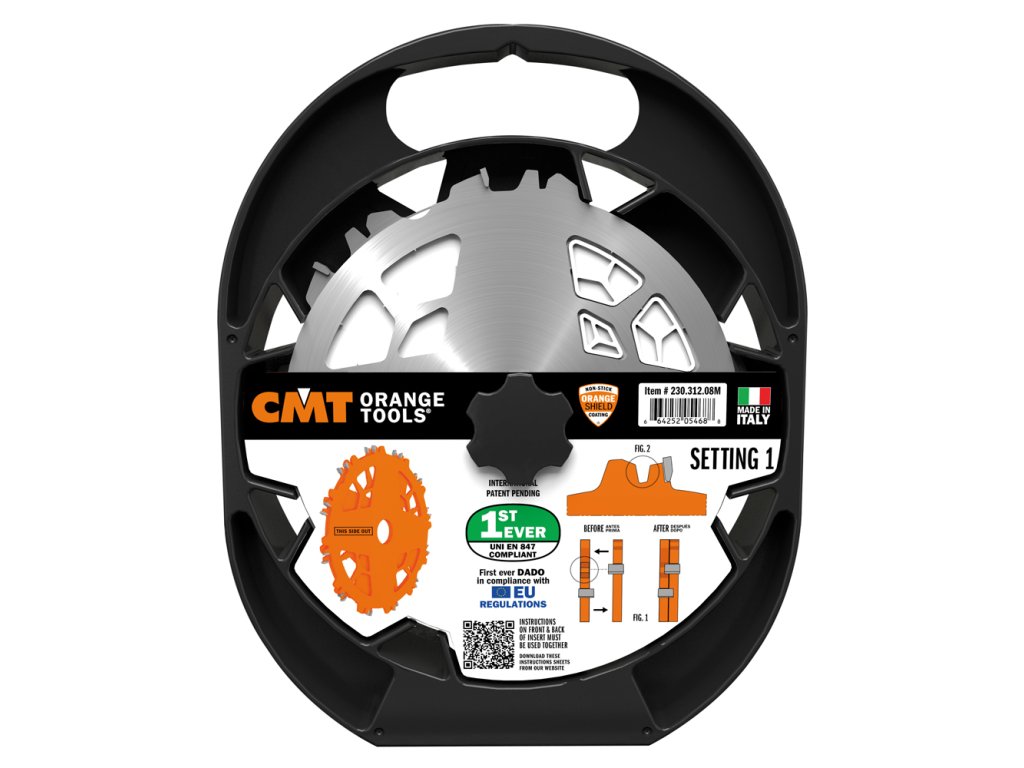

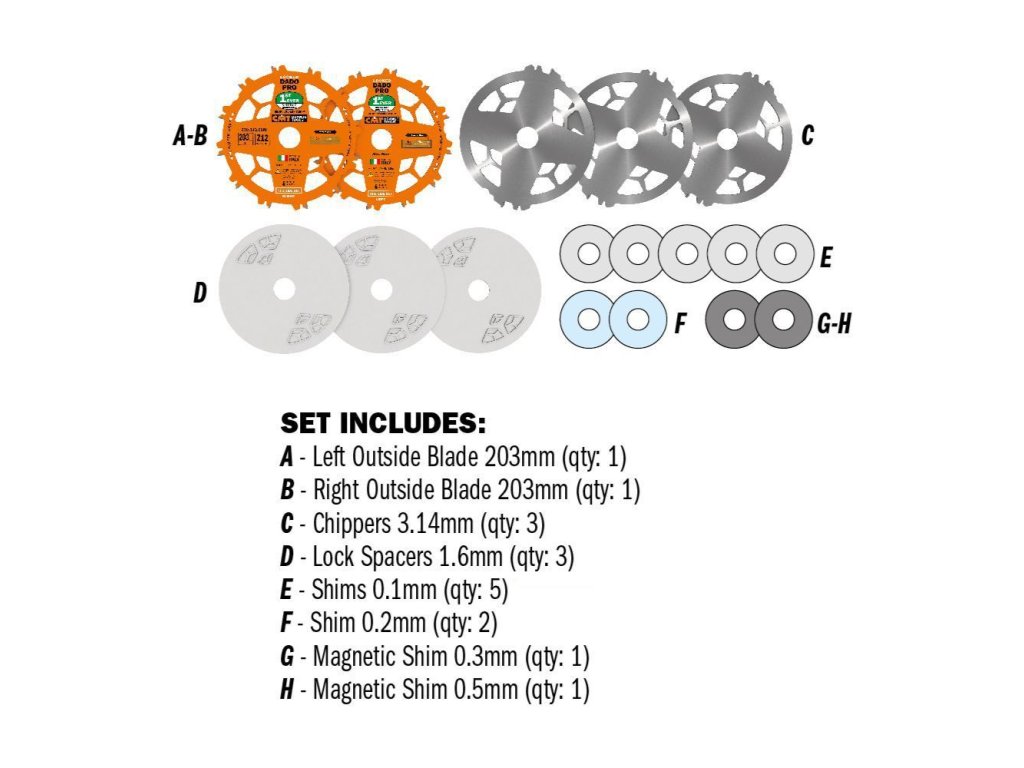

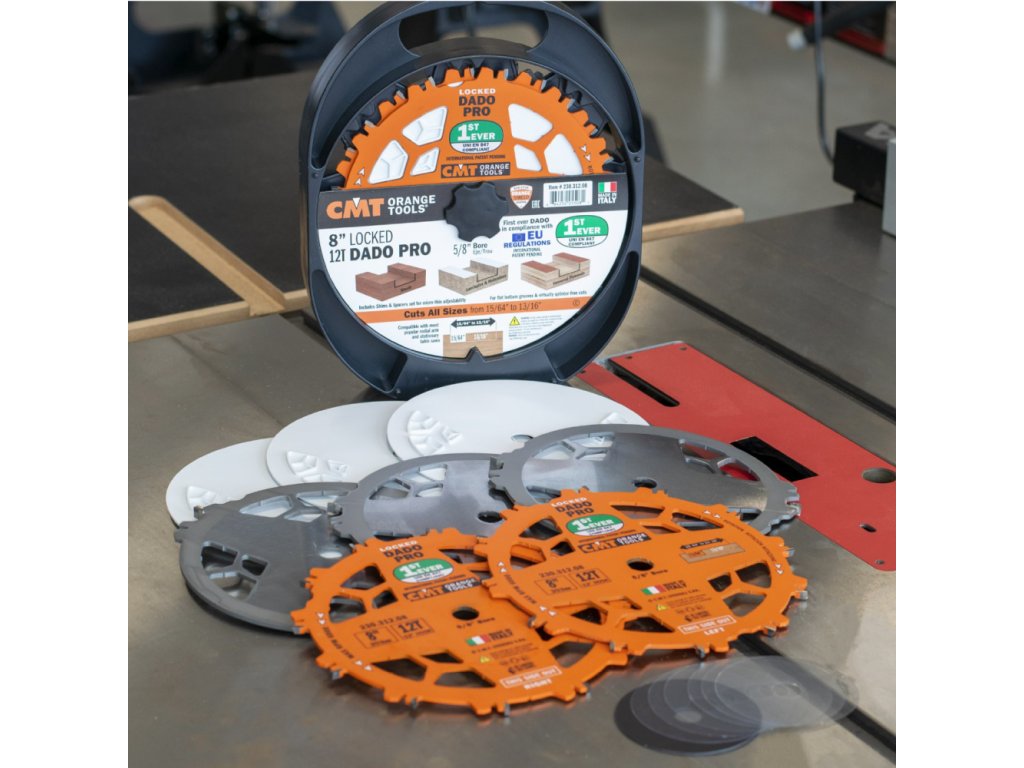

Součást balení

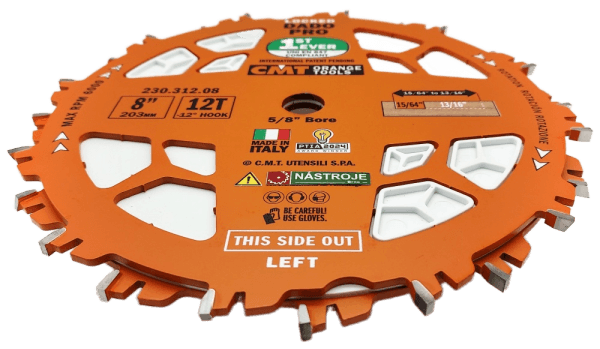

| A | Levý krajní kotouč 203 mm | 1 ks |
| B | Pravý krajní kotouč 203 mm | 1 ks |
| C | Středový kotouč 3,14 mm | 3 ks |
| D | Vymezovací podložky se zámkem 1,6 mm | 3 ks |
| E | Distanční kroužky 0,1 mm | 6 ks |
| F | Distanční kroužky 0,2 mm | 2 ks |
| G | Distanční magnetický kroužek 0,3 mm | 1 ks |
| H | Distanční magnetický kroužek 0,5 mm | 1 ks |

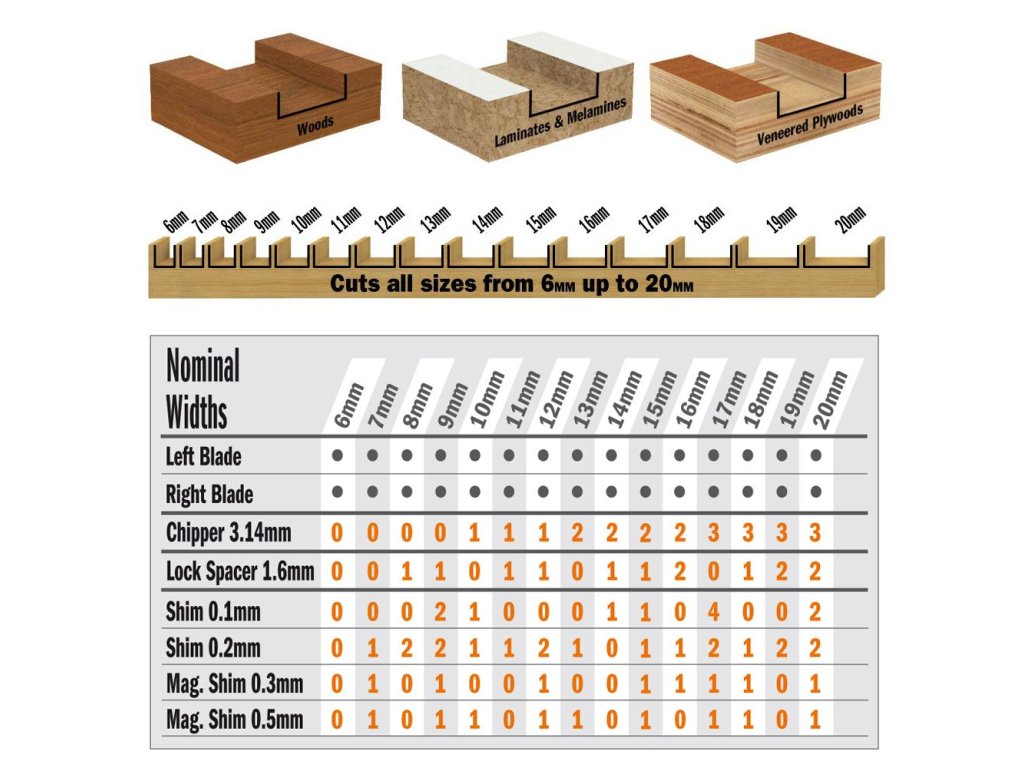

Tabulka sestavení podle šířky drážky
| Drážka (mm) | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| A - Levý krajní kotouč | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| B - Pravý krajní kotouč | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| C - Středový kotouč 3,14 mm | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 |
| D - Vymezovací podložky se zámkem 1,6 mm | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 2 | 0 | 1 | 2 | 2 |
| E - Distanční kroužky 0,1 mm | 0 | 0 | 0 | 2 | 1 | 0 | 0 | 0 | 1 | 1 | 0 | 4 | 0 | 0 | 2 |
| F - Distanční kroužky 0,2 mm | 0 | 1 | 2 | 2 | 1 | 1 | 2 | 1 | 0 | 1 | 1 | 2 | 1 | 2 | 2 |
| G - Distanční magnetický kroužek 0,3 mm | 0 | 1 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 |
| H - Distanční magnetický kroužek 0,5 mm | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 |
Technické údaje
| Produkt: | CMT Sada drážkovacích kotoučů DADO PRO |
| Použití: | drážkování s rovným dnem |
| Stroje: | kotoučové stacionární pily a radiální pily s dlouhou hřídelí pro drážkování |
| Kompatibilita: | Laguna Fusion3, Fusion2 a Fusion1 |
| Materiál: | masivní dřevo, lamino, MDF, překližka |
| Řezný průměr: | 203 mm |
| Počet zubů: | 12 |
| Upínací průměr: | 15,87 mm |
| Šířka zubu / drážky: | 6,2–20 mm |

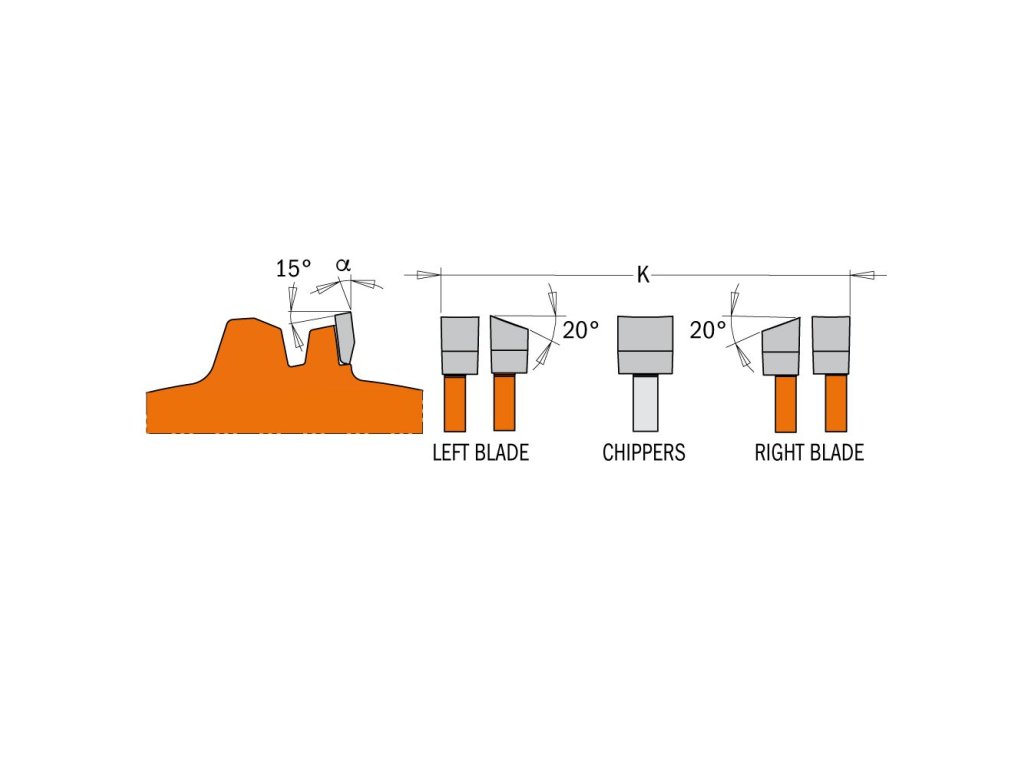

| Typ zubu: | trapézový + rovný (TCG, TFZ) |
| Úhel čela: | 10° |
| Unášecí otvory: | COMBI3 |
| Povrchová úprava: | Orange Shield Coating |
| Materiál břitů: | HW tvrdokov |
Doporučení k práci
Před drážkováním si udělej zkušební drážku do odřezku stejného materiálu. Ověříš šířku, hloubku, lícování dílu i kvalitu hrany. U lamina a MDF se tenhle krok vyplatí dvojnásob, protože přesně nastavená DADO sada ti ušetří čas při montáži a sníží riziko vyštípnutí nebo nepřesného spoje.
Doplňkové parametry
| Kategorie: | SK pilové kotouče drážkovací |
|---|---|
| Hmotnost: | 2.635 kg |
| EAN: | 664252055081 |
| Průměr kotouče: | 203 |
| Průměr upínacího otvoru: | 15,87 |
| Šířka zubu (prořez): | 6.2-20 |
| Typ zubu: | rovný + šikmý zub |
| Typ produktu: | Pilový kotouč |
