Frézovací hlava na domovní dveře bez čepování B-80 - bez nožů pro HL nože profilu

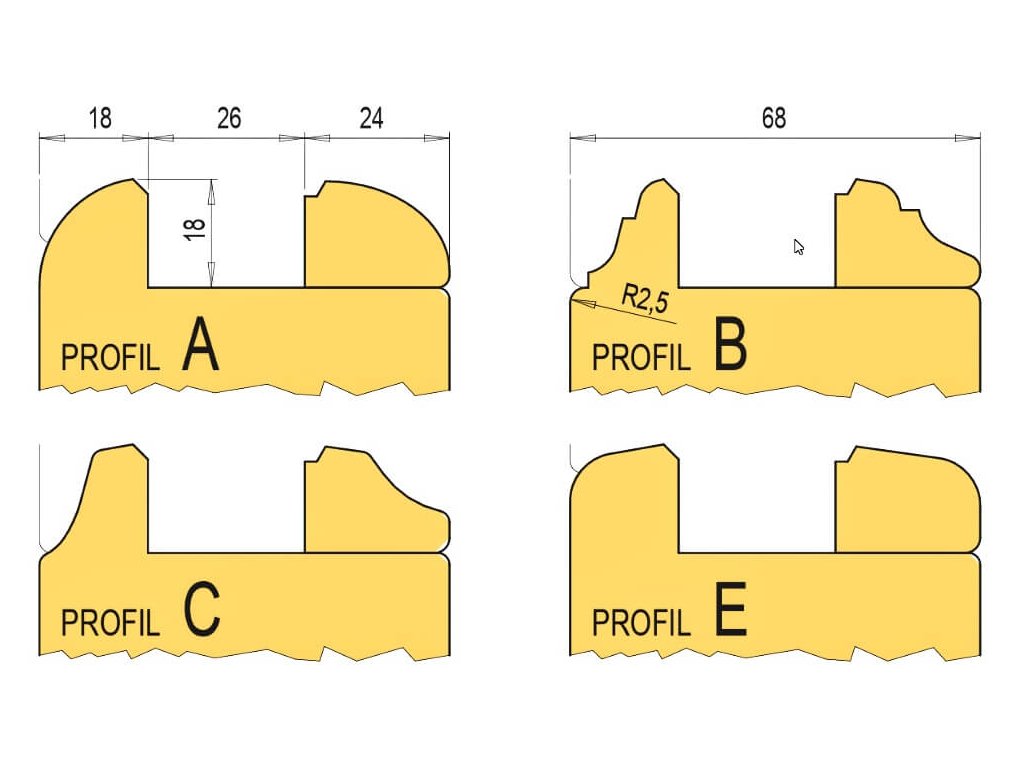

Frézovací hlava – profil a spoj domovních dveří s odřezávanou lištou a přiznanou spárou (pro masiv)

(nože nejsou součástí dodávky)

Frézovací hlava je určená pro výrobu profilu a rohového spoje domovních dveří s konstrukčním řešením odřezávané lišty a přiznané spáry. Je navržená pro přesnou a opakovatelnou práci na stroji se strojním posuvem a pro použití s HL upínanými noži.

Upozornění: Jedná se o hlavu pro výměnné nože – nože nejsou součástí dodávky. Pro použití je nutné objednat odpovídající sady nožů zvlášť.

Použití a typ spoje

• profilování a výroba spoje pro domovní dveře
• provedení s odřezávanou lištou a přiznanou spárou
• rohový spoj: na vsazené pero nebo kolíkovaný (dle zvolené technologie)

Materiál – důležité omezení

• Pouze masiv (plné dřevo)
• Není určeno pro MDF ani podobné deskové materiályProvedení

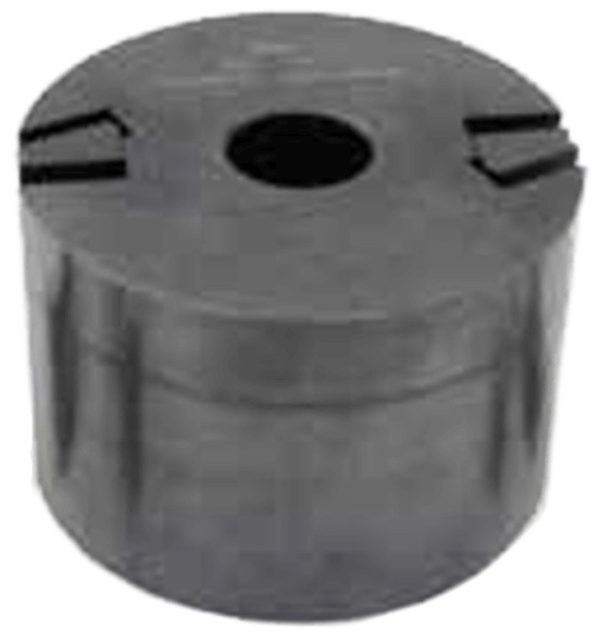

• Ocelové těleso
• Upínané HL nože (výměnné)
• Určeno pro strojní posuv
• rozměry 166x80x30

Obsah dodávky

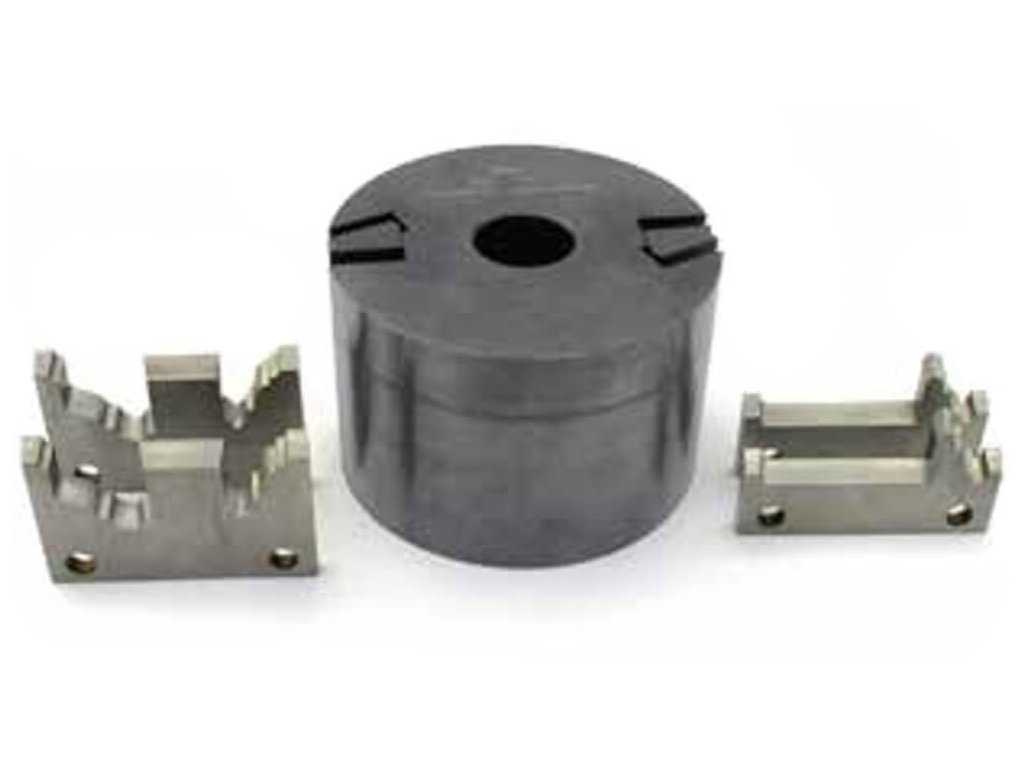

• 1× frézovací hlava B-80
• Nože nejsou součástí dodávky (nutno dokoupit samostatně)

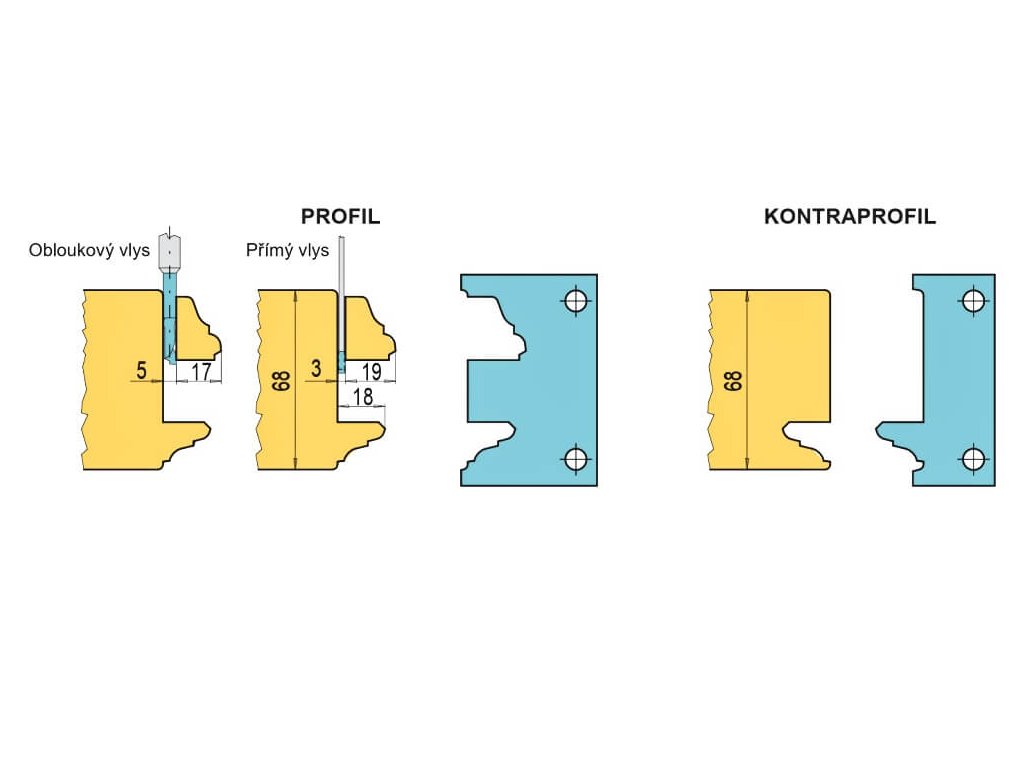

Poznámky k výrobě lišty (odřezávání) – výška lišty dle technologie

1. Rovné vlysy

• použijte pilu s = 2,8 mm
• lišta bude 19 mm vysoká

2. Obloukové vlysy

• odřezávejte stopkovou frézou Ø 5 mm
• lišta bude 17 mm vysoká

Radius na liště (2. operace)

• Spodní radius na liště je nutné udělat na druhou operaci.
• Zaoblovací fréza není součástí dodávky.

Praktické výhody

• čistý „dveřní“ vzhled díky přiznané spáře a odřezávané liště
• vhodné pro opakovanou výrobu se strojním posuvem
• robustní ocelové těleso a systém výměnných HL nožů (snadná údržba a výměna)
