Sada fréz na zárubně 5061 D157 d30 Z4 pájená pájená

Sada fréz na dveřní zárubně 5061 pájená

Fréza na dřevo na výrobu dveřních zárubní.

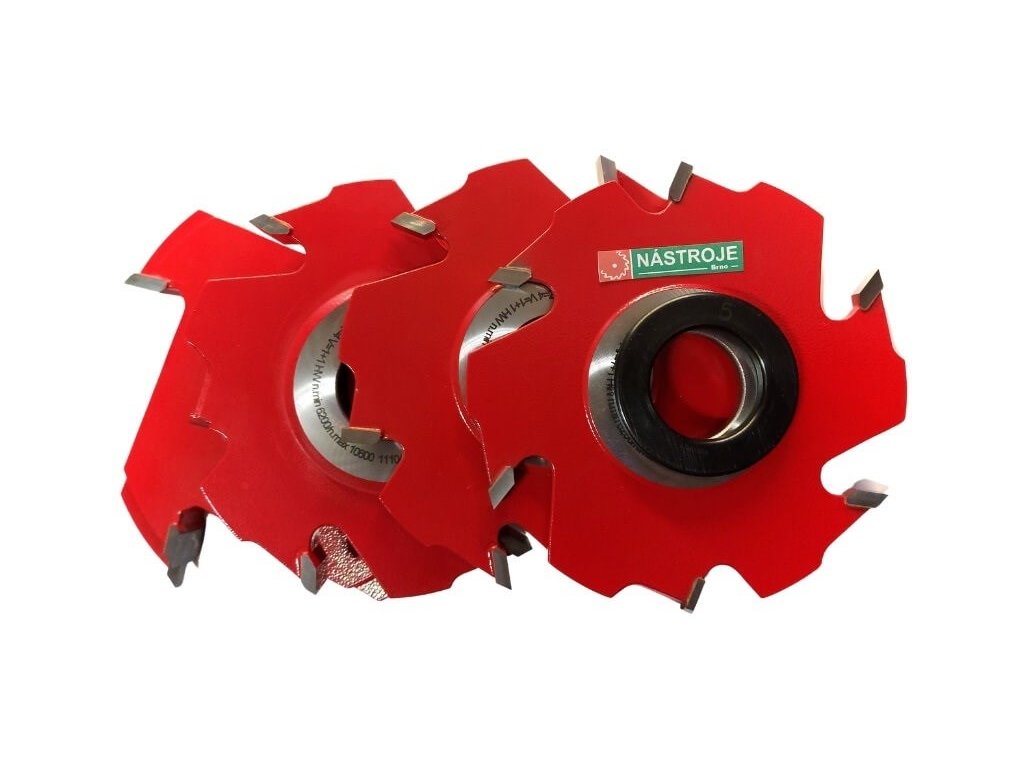

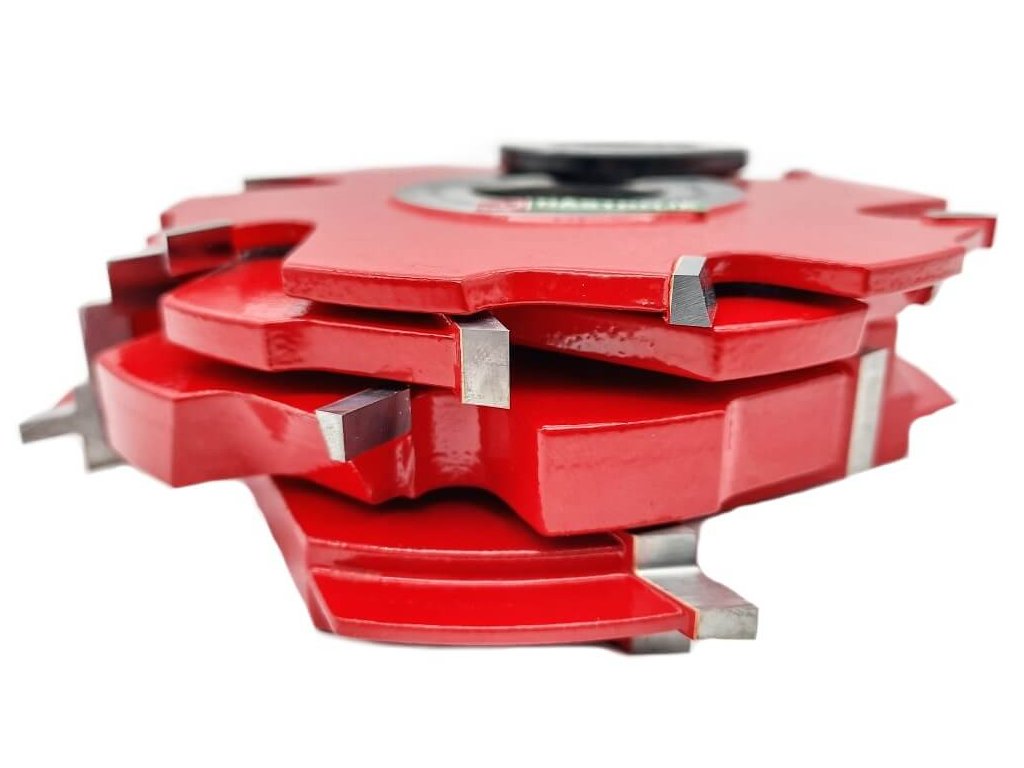

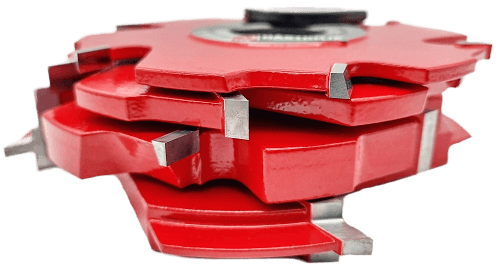

• sada se skládá ze čtyř nástrojů
• provedení s pájenými zuby z materiálu HW (HM)

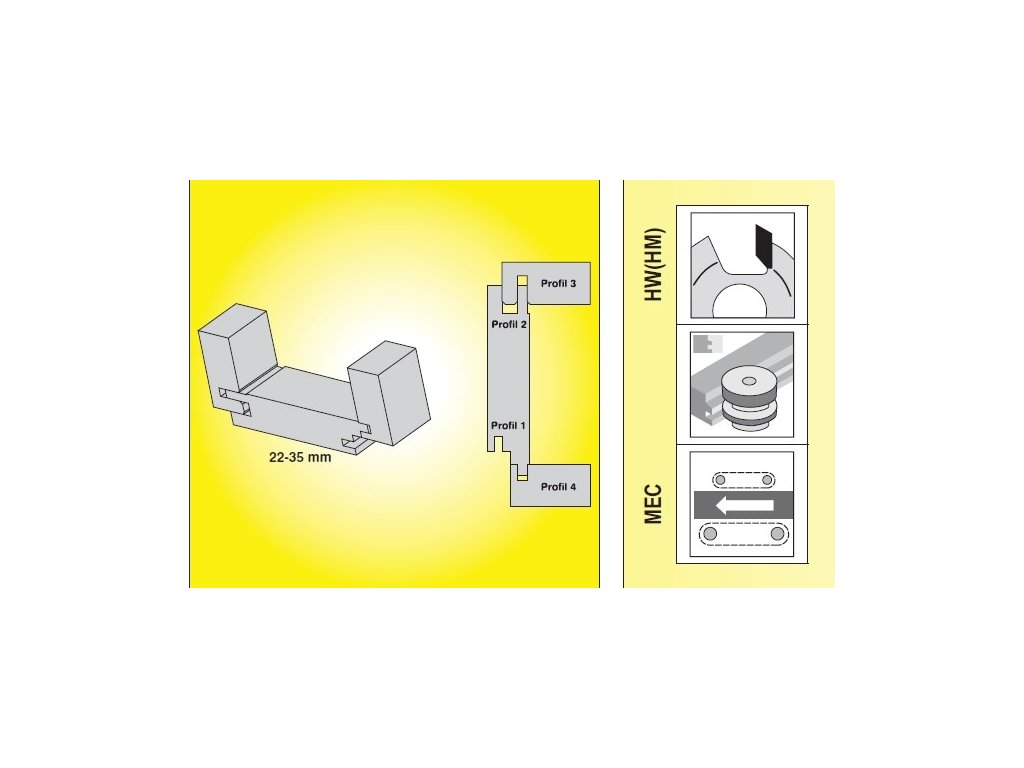

• touto sadou lze vyrobit zárubně od šířky 22 mm do 35 mm
• strojní posuv (MEC)

1. Určení a použití sady

Tato základní sada na obložkové masivní zárubně je určena pro řemeslné – kusové a menší sériové zpracování masivního dřeva (případně lepeného hranolu). Umožňuje:

• vyfrézovat profil zárubně včetně tvaru pro gumové/dorazové těsnění
• zhotovit základní drážky v ostění a obložkách (např. pro pero, lištu, těsnění či zasklívací/průchozí drážku)
• dodržet přesné šířky drážek pomocí kombinace drážkovacích fréz a mezikroužku

Tvarovou frézu na těsnění lze objednat a použít samostatně, pokud již máte ostatní nástroje nebo používáte jinou sestavu.

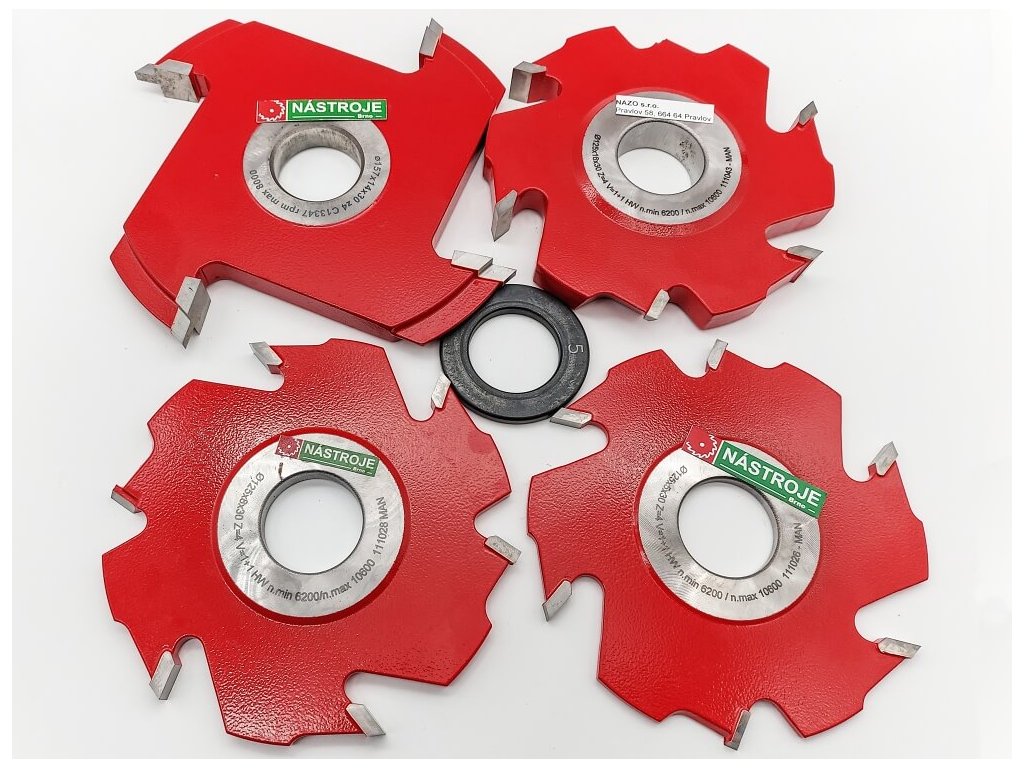

2. Přehled nástrojů v sadě

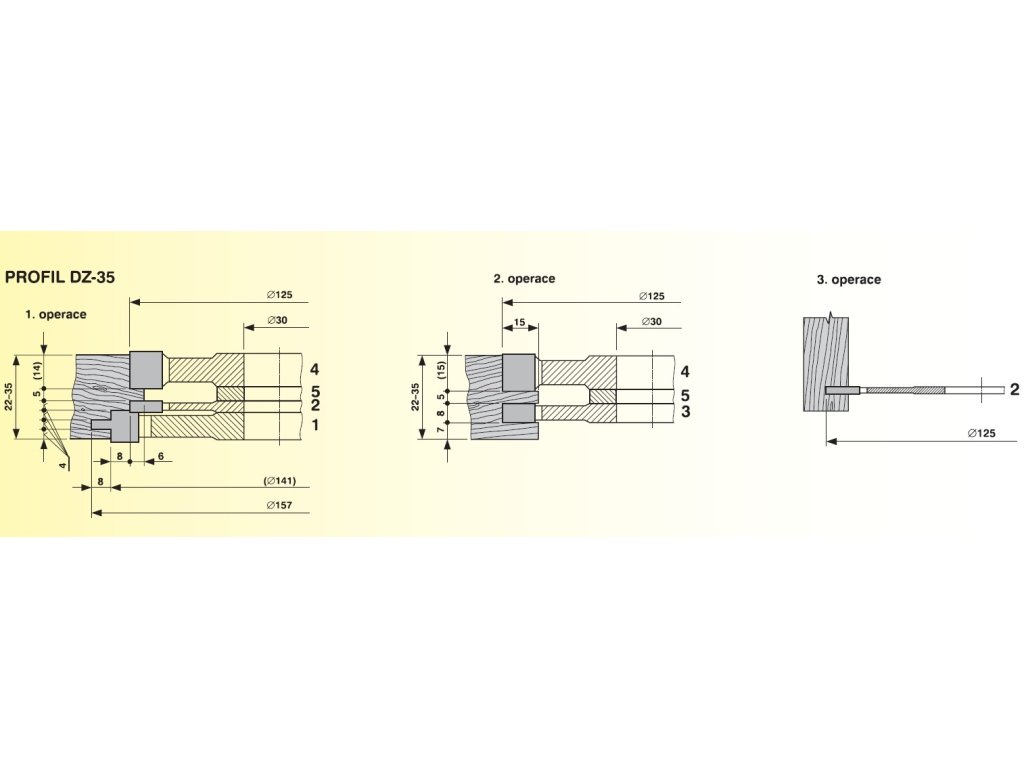

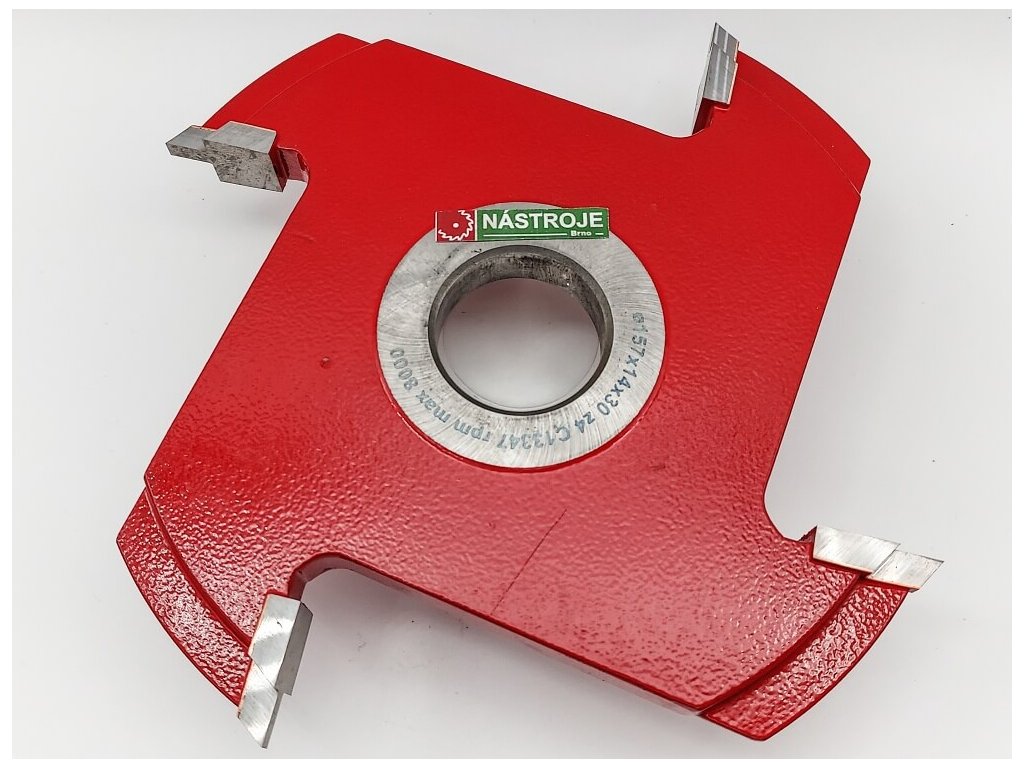

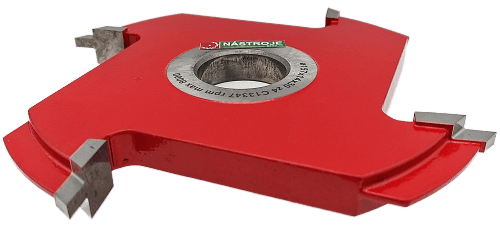

1. Fréza zárubňová 5061.1

   • Označení: 5061.1
   • Rozměry: D157; B14; d30; Z4
   • Použití: tvarování hlavního profilu zárubně (obložková část, tvar hrany, případně sedlo pro těsnění – dle konkrétního profilu nástroje).
   • Doporučené použití: spodní frézka nebo CNC s vřetenem Ø30 mm.

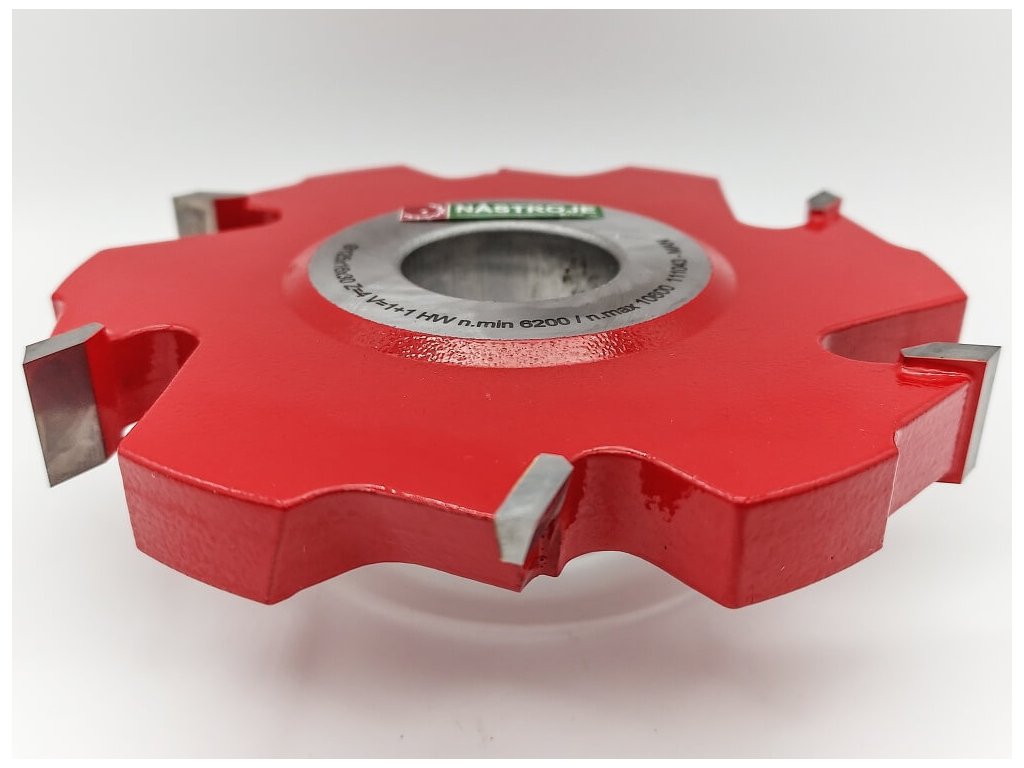

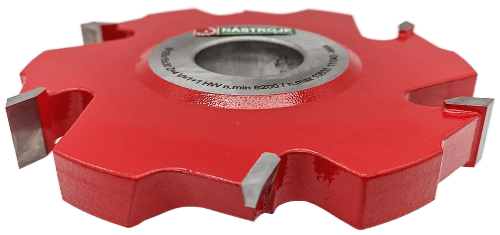

2. Drážkovací fréza s předřezávacími zuby D125; B20; d30; Z4+2 – kód 111043

   • Rozměry: D125; B20; d30; Z4+2
   • Použití: frézování šířkově větších drážek 20 mm (např. pro uložení těsnicích profilů, spojovací prvky, případně širší pera/lišty).
   • Předřezávací zuby (Z4+2) snižují vytrhávání vláken na vstupu a výstupu.

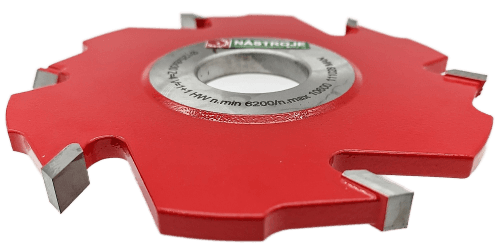

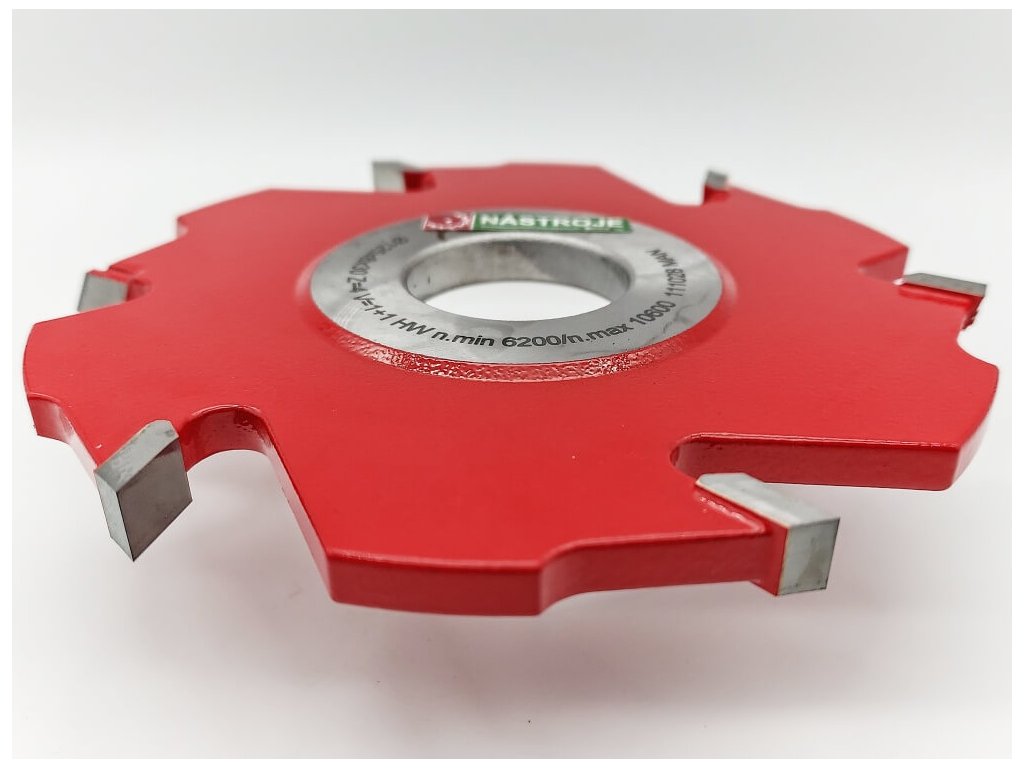

3. Drážkovací fréza s předřezávacími zuby D125; B8; d30; Z4+2 – kód 111028

   • Rozměry: D125; B8; d30; Z4+2
   • Použití: standardní spojovací drážky 8 mm (pero–drážka, vložené lišty, technické spáry).

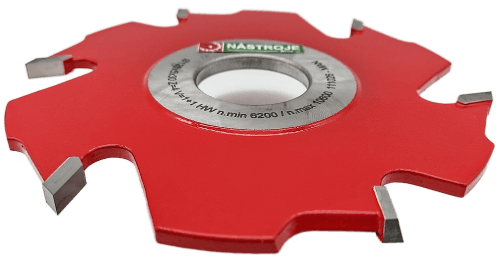

4. Drážkovací fréza s předřezávacími zuby D125; B5; d30; Z4+2 – kód 111026

   • Rozměry: D125; B5; d30; Z4+2
   • Použití: užší drážky 5 mm – pro těsnění, tenčí pero, kabelové prostupy, dilatační a technické drážky.

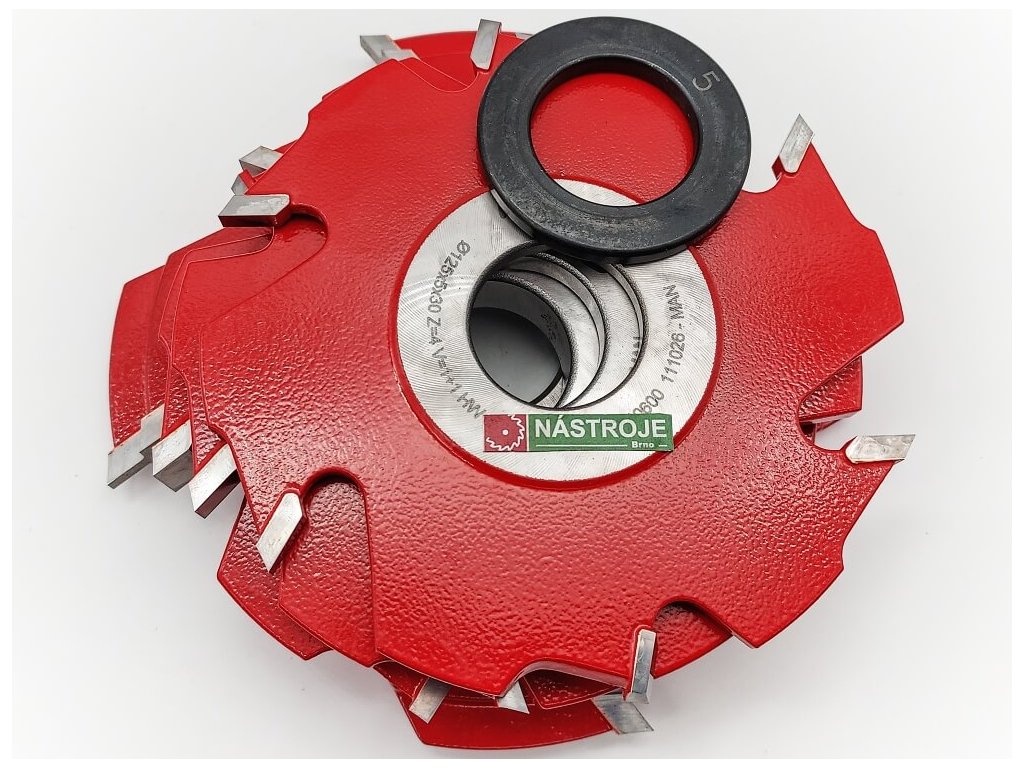

5. Mezikroužek B5,0; D50; d30 – kód 6150371A05030

   • Rozměry: B5,0; D50; d30
   • Použití: vymezovací mezikroužek pro přesné nastavení pracovní šířky soustavy drážkovacích fréz na vřetenu Ø30 mm. Umožňuje kombinovat nástroje a získat přesnou šířku či rozteč drážek.

3. Doporučený materiál a příprava obrobku

• Materiál: masivní měkké i tvrdé dřevo (smrk, borovice, dub, buk, ořech), případně masivní hranoly z lepených lamel.
• Vlhkost dřeva: ideálně 8–12 %, pro minimalizaci kroucení a pnutí hotové zárubně.
• Předfrézování:
  • srovnat a ohoblovat hranoly na přesný průřez (šířka a tloušťka ostění, šířka obložek)
  • zkontrolovat rovinnost a pravoúhlost (pravítko, úhelník)
  • připravit díly s dostatečnou přídavnou délkou (min. +20–30 mm na opracování a případné otřepy).

4. Postup výroby zárubně – krok za krokem

4.1. Rozfrézování drážek v ostění a obložkách

1. Nastavení spodní frézky / vřetenové frézky

   • Upněte příslušnou drážkovací frézu D125 na vřeteno Ø30 mm.
   • Podle požadované šířky a hloubky drážky nastavte výšku frézy nad stolem a boční doraz.
   • Použijte mezikroužek B5,0 při kombinaci více fréz na vřetenu (např. vytvoření dvou rovnoběžných drážek nebo přesné odskoky mezi nimi).

2. Výroba základní drážky pro těsnění / pero

   • Pro širší těsnění nebo spoj pera použijte frézu B16 (111043).
   • Pro standardní pero–drážku často stačí šířka 8 mm (111028).
   • Pro užší těsnění nebo jemnější technickou drážku použijte B5 (111026).
   • Podle směru posuvu dbejte na správnou pozici dorazu a přítlak obraťte proti směru otáčení nástroje.

3. Pořadí frézování

   • Nejprve vyfrézujte všechny drážky, které budou uvnitř profilu, protože po tvarování zárubňovou frézou může být manipulace a vedení obtížnější.
   • Vedení: pro delší díly použijte podávací zařízení nebo ruční posuv s přítlaky, aby nedošlo k chvění obrobku.

4. Kontrola rozměrů drážek

   • Po prvních kusech zkontrolujte šířku a hloubku drážky posuvkou.
   • Ujistěte se, že drážka má dostatečnou vůli pro těsnicí profil/pero, ale není příliš volná (ideálně testovacím vzorkem těsnění nebo pera).

4.2. Tvarování profilu zárubně zárubňovou frézou 5061.1

1. Upnutí zárubňové frézy

   • Upněte frézu 5061.1 D157; B14; d30; Z4 na vřeteno Ø30 mm.
   • Zkontrolujte, že je pevně dotažena a má dostatečný prostor nad stolem.
   • Nastavte výšku podle požadované pozice tvaru na hraně ostění nebo obložky.

2. Nastavení dorazů a přítlaků

   • Použijte rovný podélný doraz, případně přídavnou šablonu podle tvaru.
   • U dlouhých kusů zajistěte vstupní a výstupní podpěry (válečky, válečkové stojany), aby se díl neprohýbal.
   • Dbejte na to, aby doslova celá dosedací plocha obrobku vedla po stole a dorazu, jinak vzniká vlnění v profilu.

3. Testovací průchod

   • Vždy začněte na zkusném kusu stejného materiálu a rozměru.
   • Zkontrolujte:
     • tvar profilu,
     • ostrost hran,
     • správnou hloubku sedla pro těsnění (pokud je součástí profilu).

4. Frézování „na čisto“

   • U tvrdých dřevin je vhodné dělit úběr do dvou průchodů (hrubovací + dokončovací), aby byla hrana čistší a nevznikaly vyštípnutí.
   • Posuv volte plynulý, bez zastavování, aby nedošlo k „zastavení otisku“ nástroje v profilu.
   • Dbejte na bezpečnou vzdálenost rukou od nástroje (používejte přítlačné hřebeny a podávací zařízení, kde je to možné).

5. Kombinace drážkovacích fréz a mezikroužku

Pomocí drážkovacích fréz B16 / B8 / B5 a mezikroužku B5 je možné:

• nastavit konkrétní vzdálenost mezi dvěma drážkami (např. drážka pro pero + drážka pro těsnění ve správné vzdálenosti od sebe)
• dosáhnout větších šířek drážky více průchody nebo kombinací nástrojů (např. B5 + B8 + mezera = požadovaných cca 15–18 mm)
• jemně doladit rozdíl mezi tloušťkou těsnění a šířkou drážky (přidáním/odebráním mezikroužků mezi nástroji).

Vždy je nutné přesně měřit:

• celkovou sestavu nástrojů na vřetenu (šířku B)
• odskoky mezi jednotlivými drážkami, pokud frézujete více drážek najednou.

6. Výsledek a doporučení pro montáž

Po kompletním ofrézování:

• zkontrolujte shodu profilu u všech dílců (ostění i obložky musí profilově přesně sedět)
• do drážek na těsnění vložte zkusmo originální těsnění a ověřte:
  • přítlak na křídlo dveří,
  • snadnou montáž/demontáž těsnění,
  • rovnoměrnost po celé délce.
• Hotové díly jemně přebrušte (zejména místa po proti vláknu) a připravte na povrchovou úpravu (moření, lak, olej).
