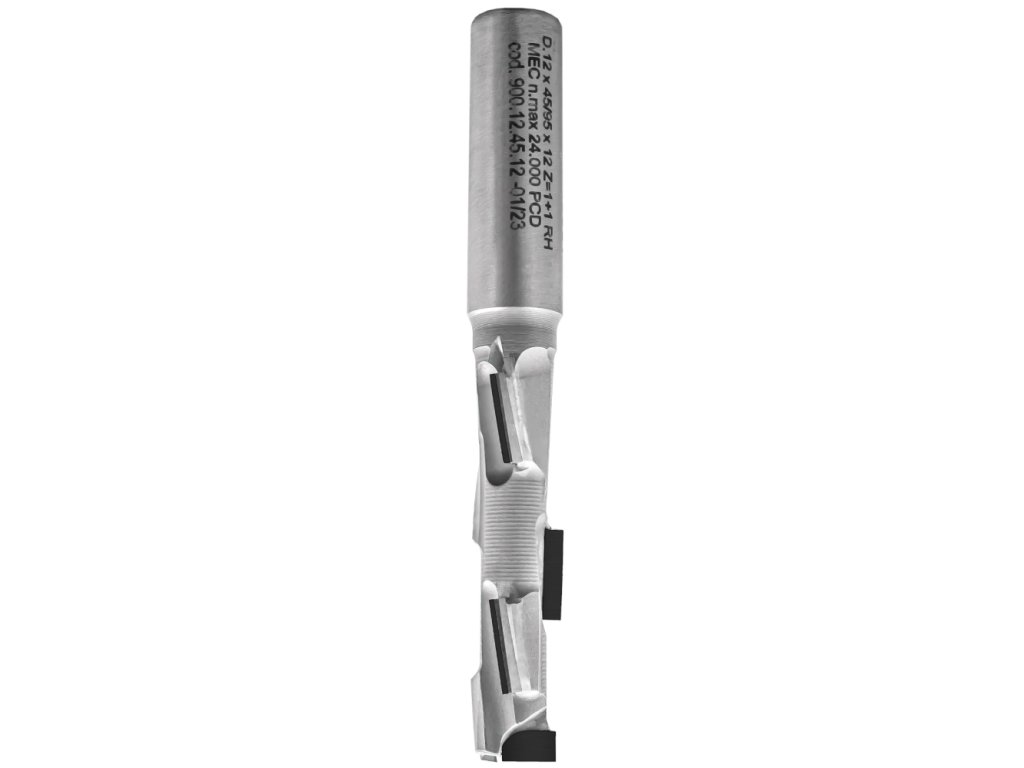

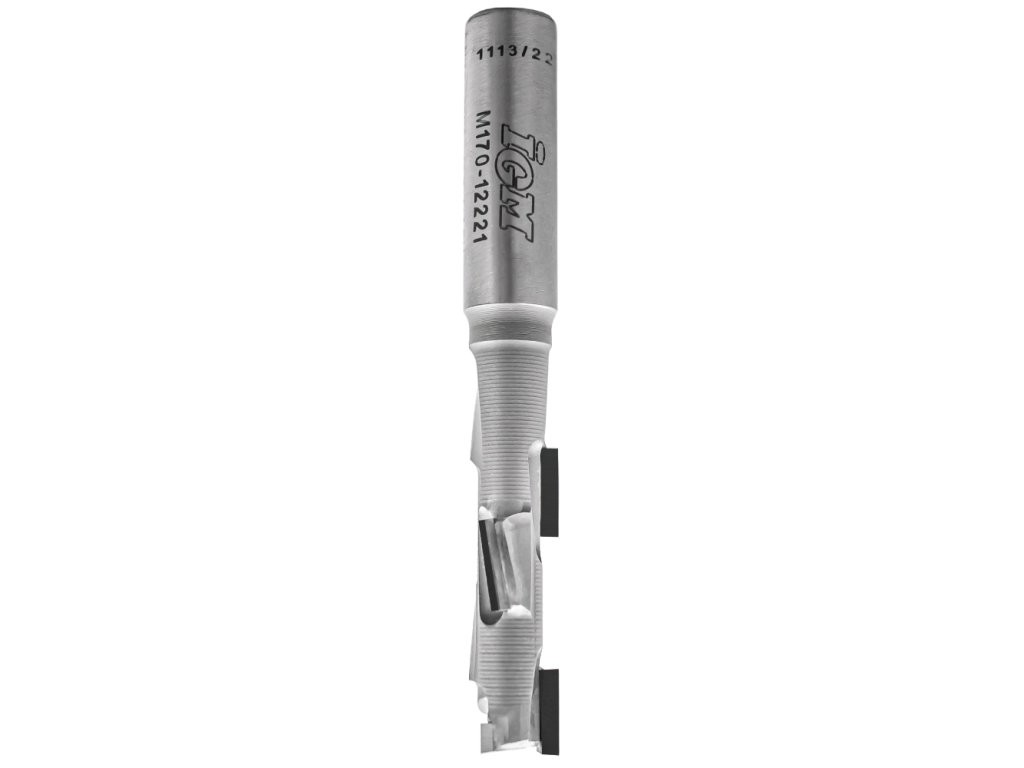

IGM Diamantová fréza Ekonomik Z1+1 - D12x26 L75 S=12x40 (3DP)
✅ Polycrystalické diamantové plátky (3DP) — životnost cca 50× delší než u HM nástrojů.
✅ Axiální naklonění zubů Z1+1 — čistý povrch na vrchní i spodní řezné hraně desky.
✅ HW závrtný hrot — umožňuje zanořování do materiálu bez předvrtání.
✅ Až 3× brousitelné — snižuje náklady na provoz.
Výrobce: IGM | Kód: M170-12021 | Průměr: 12 mm | Pracovní délka: 26 mm | Stopka: 12×40 mm
IGM Diamantová fréza Ekonomik M170 — průměr 12 mm
Stopková diamantová fréza série M170 Ekonomik je určena pro přesné frézování drážek, spojů, výezů a ořezávání hran v DTD, melaminu, laminátu, MDF, HPL a dýhovaném DTD. Díky polycrystalickým diamantovým plátkům (3DP) vydrží nástroj v provozu cca 50× déle než standardní HM fréza.
Fréza je primárně určena pro CNC frézovací centra. Do průměru 12 mm ji lze použít i v ruční frézce. Axiální naklonění zubů směrem ke středu desky zajišťuje čistý a třeskový řez na vrchní i spodní řezné hraně bez odštěpování.
Čtyři hlavní výhody produktu
✅ Polycrystalické diamantové plátky (3DP)
Životnost frézy je cca 50× delší než u standardních nástrojů s tvrdokovovými (HM) zuby. Výrazně snižuje náklady na výměnu nástrojů při sériové výrobě.
✅ Čistý řez na obou hranách desky
Axiální naklonění zubů Z1+1 ke středu desky zajišťuje kvalitní povrch na vrchní i spodní hraně. Vhodné pro lamináty a melaminy, kde záleží na čistotě řezu.
✅ HW závrtný hrot
Tvrdokovový centrální hrot umožňuje přímé zanorvání frézy do materiálu bez nutnosti předvrtání. Urychluje práci při frézování kapes a výezů.
✅ Až 3× brousitelné
Nástroj lze přebrousit až třikrát, čímž se prodlužuje celková životnost a snižují náklady na nástroje ve srovnání s jednorázovými frézami.
Pro jaké materiály je fréza vhodná?
Diamantová fréza M170 se nejlépe osvědčí v materiálech s abrazivní povrchovou úpravou, kde HM nástroje rychle otupují: DTD s melaminem, HPL lamináty, MDF s lakovacím povrchem a dýhovaná DTD. Řeže čistě bez otřepů a povrchovch poškození.
Není vhodná pro frézování masivního dřeva, barevných kovů ani materiálů obsahujících ocelovou vývztuž. Při frézování materiálů s abrazivními složkami (cemento-třísková deska, Cetris) kontaktujte výrobce.
CNC frézka nebo ruční frézka?
Série M170 je primárně navržena pro CNC frézovací centra — upínání stopky 12 mm zajišťuje spolehlivé uchycení a přesný chod při vysokých otáčkách. Do průměru 12 mm lze frézu použít i v ruční frézce s vhodnou upínací kleštinou 12 mm.
Při práci s ruční frézkou dbejte na pevné vedení stroje a správný posuv. Vždy respektujte maximální otáčky stroje a nástroje; při pochybnostech konzultujte použití s výrobcem.
Jak nastavit řezné podmínky
Diamantové frézy vyžadují ostré, tuhé vedení a rovnoměrný posuv. Příliš nízký posuv způsobuje tření a přehřívání břitů; příliš vysoký posuv zvyšuje opotřebení a riziko lomu. Optimální řezné podmínky (otáčky a posuv) nastavte dle technologického listu výrobce nebo doporučení CNC technologa.
Frézování probíhá nasucho bez chlazení. Zajistěte účinné odsávání třísek — prach z MDF a HPL je zdravotně škodlivý a hromadící se třísky snižují přesnost řezu.
Bezpečná práce s diamantovou frézou
Před montáží zkontrolujte, zda stopka není poškozena a kleština je čistá. Frézu upněte pouze do kleštiny odpovídající průměru 12 mm. Nikdy nepřekračujte maximální otáčky uvedené výrobcem na nástroji nebo v technickém listu.
Před sériovou výrobou vždy proveďte zkušební řez na odřezku stejného materiálu. Používejte předepsané ochranné pomůcky — zejména ochranu sluchu, zrak a respirátor proti dřevnímu prachu.
Proč tuto frézu doporučuji
Diamantové frézy M170 doporučuji dílnám a CNC provozům, kde frézují velké série desek s melaminem nebo HPL laminátem. Pořizovací cena je vyšší než u HM nástrojů, ale při sériové výrobě se náklady na nástroje výrazně sníží — fréza vydrží cca 50× déle a lze ji přebrousit.
Do průměru 12 mm ji bez obav nasadíte i do ruční frézky — hodí se například pro frézování kapes nebo výřezů, kde potřebujete zanořit frézu přímo do materiálu díky HW závrtovacímu hrotu.
Pokud si nejste jistí, jestli je tato fréza správná volba pro váš materiál nebo stroj, rád poradím.
Potřebujete poradit s výběrem frézy?
Napište, nebo zavolejte přímo mně: 603 522 022
Technické údaje
Nejčastější otázky k diamantové fréze M170 D12
Co jsou polycrystalické diamantové plátky (3DP)?
3DP označuje polycrystalické diamantové plátky — syntetický diamant složený z mnoha drobných krystalů, který je extrémně tvrdý a odolný vůči opotřebení. Na rozdíl od monokrystalických diamantů je méně náchylný k lomu. V sérii M170 jsou použity tři vrstvy těchto plátků, proto označení 3DP.
Pro jaké materiály je fréza M170 vhodná?
Fréza je určena pro DTD s melaminovou úpravou, HPL laminát, MDF, dýhované DTD a kompaktní laminát. Nevhodná je pro masivní dřevo, barevné kovy ani materiály s ocelovou výztuží.
Lze tuto frézu použít v ruční frézce?
Ano. Do průměru 12 mm ji lze nasadit i do ruční frézky s kleštinou 12 mm. Při ručním frézování dbejte na rovnoměrný posuv a pevné vedení stroje.
Co je HW závrtný hrot a k čemu slouží?
HW závrtný hrot je centrální tvrdokovový hrot na čele frézy, který umožňuje přímé zanořování (vertikální vstup) do materiálu bez nutnosti předvrtání. Hodí se při frézování kapes, výřezů nebo drážek, kde není možné začít ze strany.
Kolikrát lze frézu přebrousit?
Frézu lze přebrousit až 3×. Po přebroušení může dojít k mírnému zkrácení pracovní délky. Přebrousit musí specializovaný ostřič s vybavením pro diamantové nástroje — běžná ostřírna na HM nestačí.
Jak dlouho fréza vydrží ve srovnání s HM nástrojem?
Životnost diamantové frézy M170 je cca 50× delší než u standardního nástroje s tvrdokovovými HM zuby. Přesná životnost závisí na materiálu, řezných podmínkách a stavu stroje. Při správném nastavení posuvu a otáček výrazně přesáhne životnost HM nástrojů.
Je nutné frézování chladit?
Ne. Diamantové frézy M170 se používají nasucho, bez chlazení kapalinou. Důležité je účinné odsávání třísek, které odvádí teplo a zabraňuje hromadění prachu v místě řezu.
Doporučení k použití
Před upnutím frézy zkontrolujte čistotu kleštiny a stav stopky. Ujistěte se, že kleština odpovídá průměru stopky 12 mm. Frézu upněte do kleštiny na celou délku stopky — nedostatečné upnutí způsobuje házení a zkracuje životnost nástroje.
Řezné podmínky (otáčky, posuv) nastavte dle doporučení výrobce nebo CNC technologa pro daný materiál. Příliš nízký posuv způsobuje tření a přehřívání; příliš vysoký posuv zvyšuje opotřebení břitů.
Zajistěte účinné odsávání. Prach z MDF a HPL laminátů je zdravotně škodlivý a hromadící se třísky narušují přesnost řezu. Pracujte vždy s respirátorem třídy P2 nebo vyšší a ochranou zraku a sluchu.
Pokud hledáte spolehlivou diamantovou frézu pro CNC nebo ruční frézku na laminátové desky a DTD, IGM M170 Ekonomik D12 je osvědčená volba s výjimečnou životností.
Doplňkové parametry
| Kategorie: | Stopkové frézy diamantové |
|---|---|
| Hmotnost: | 0.05 kg |
| EAN: | 8591761005943 |
| Celková délka: | 70 |
| Průměr ostří: | 12 |
| Průměr stopky: | 12 |
| Šířka ostří: | 26 |
| Typ produktu: | Fréza |
