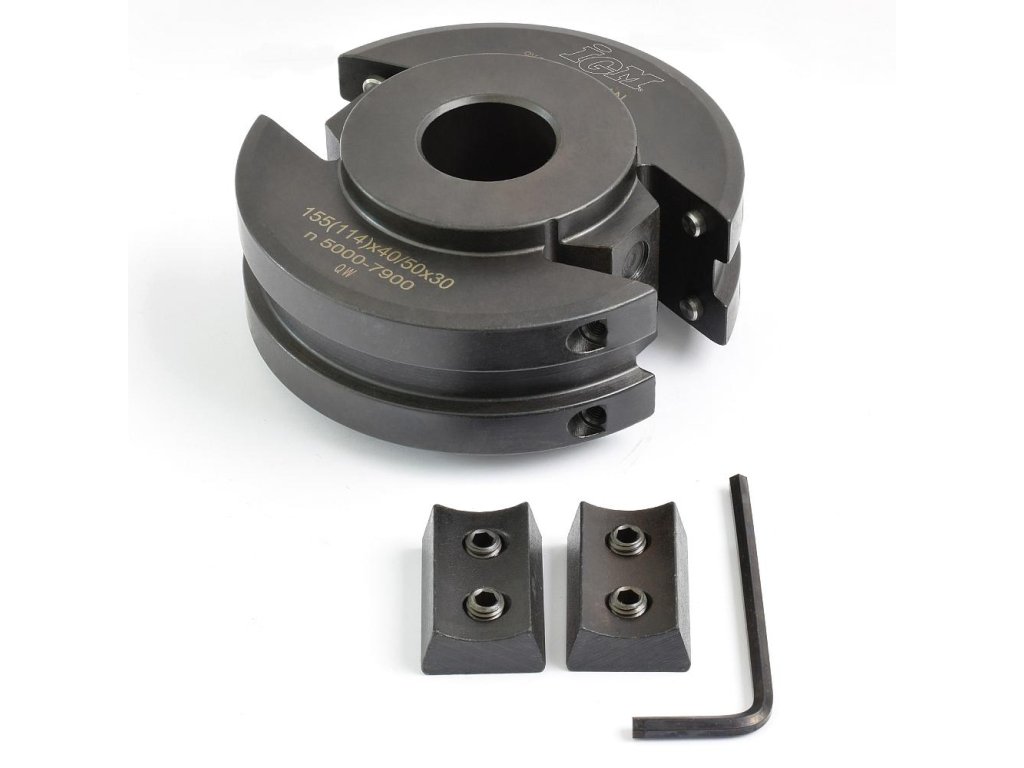

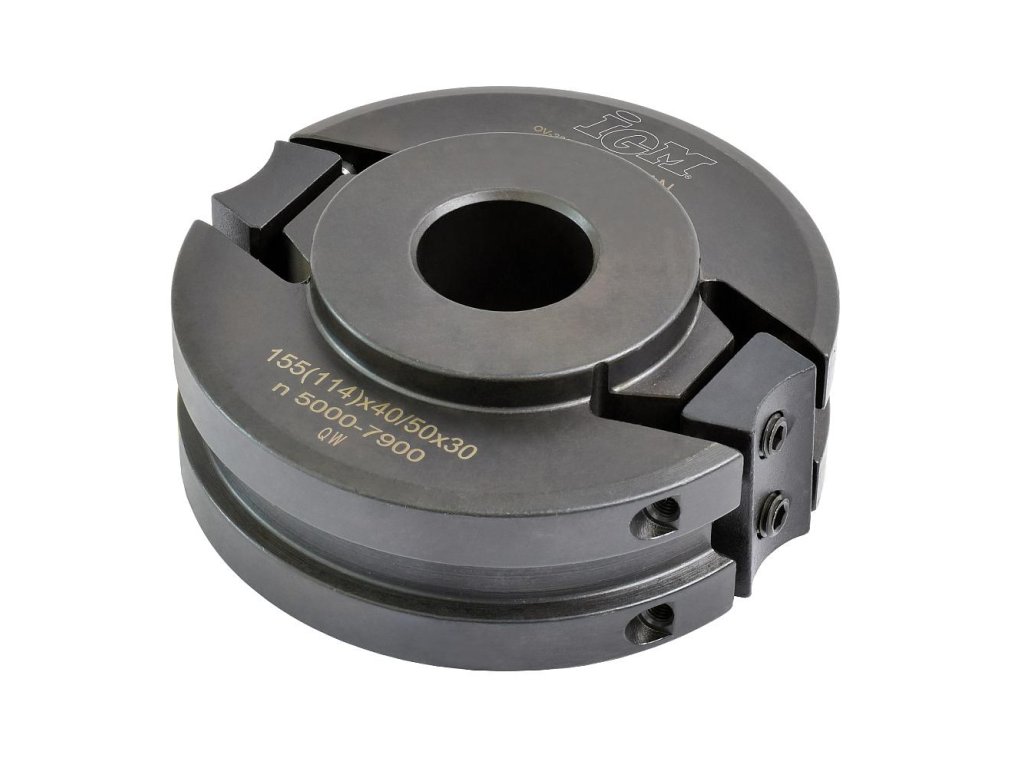

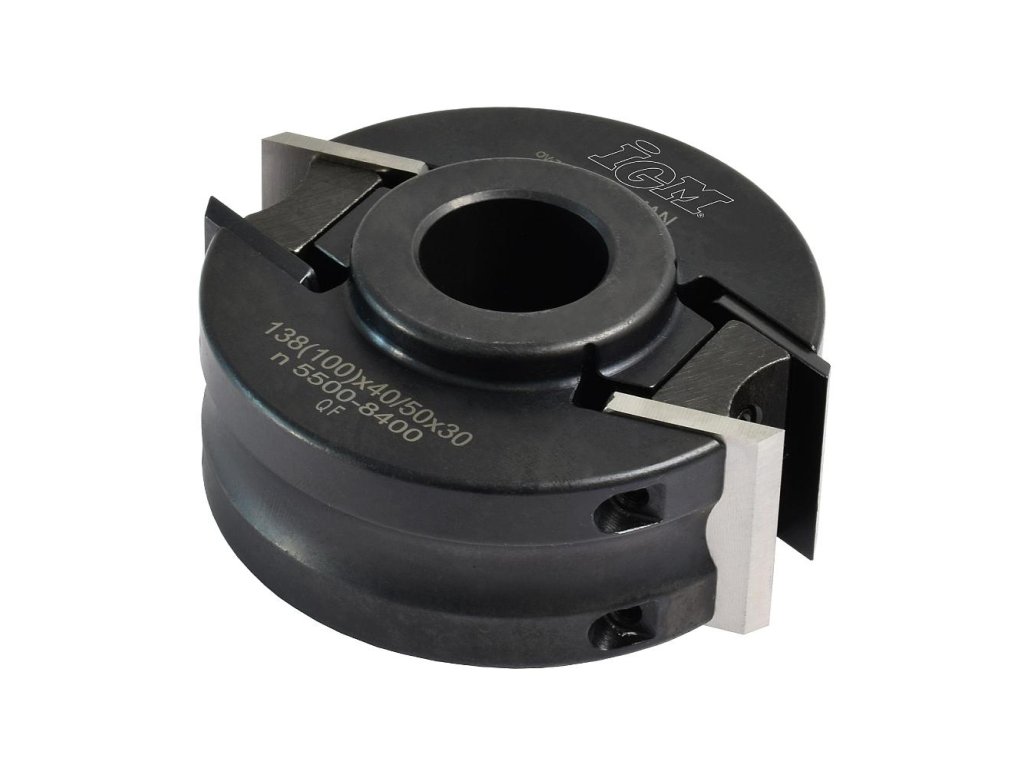

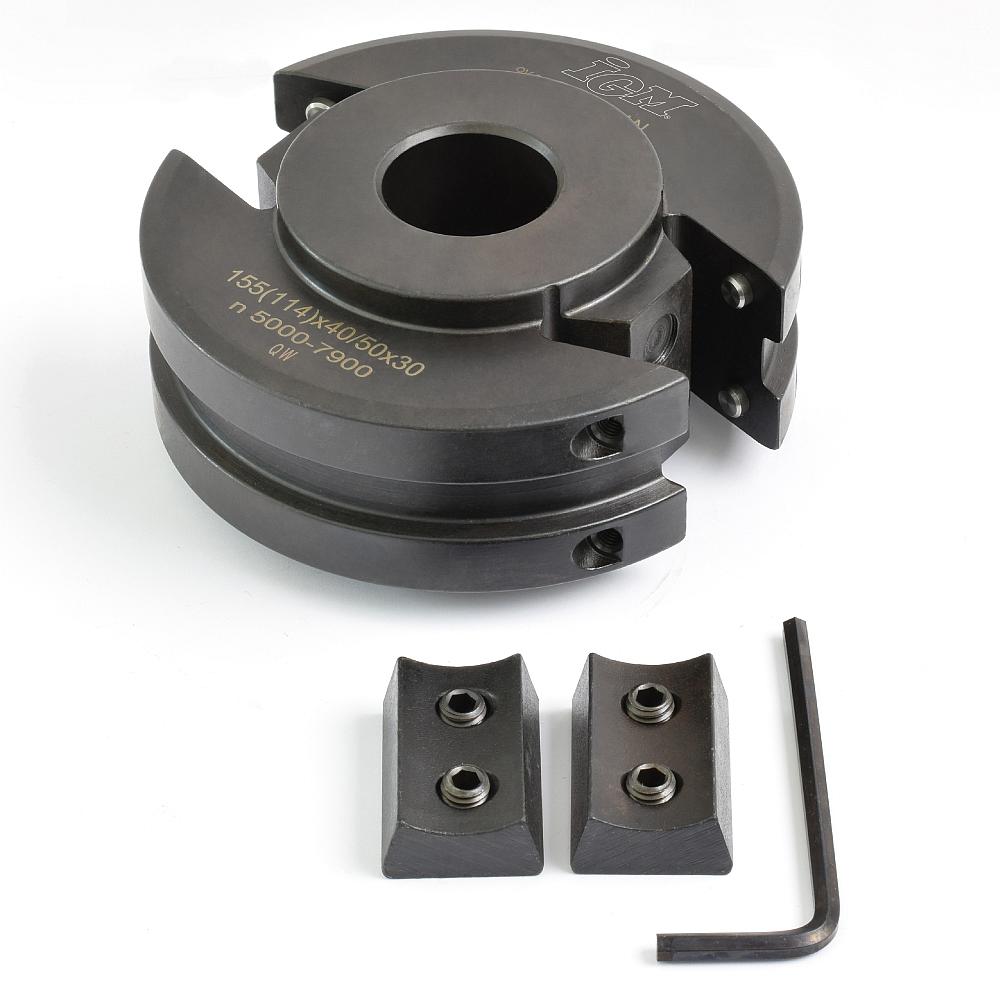

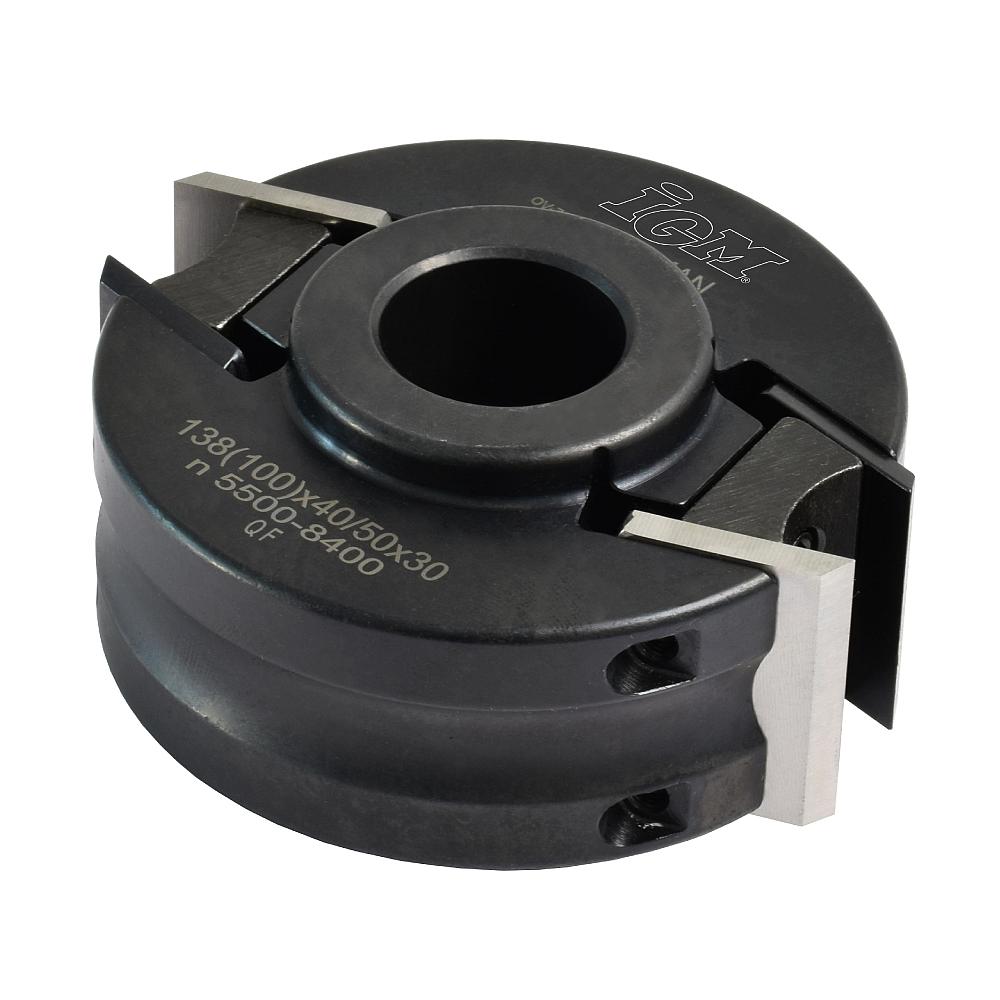

IGM Univerzální frézovací hlava MAN - D120x40-50 d30 OCEL pro profilové nože a omezovače pro ruční posuv
IGM Univerzální frézovací hlava MAN D120×40–50 d30 OCEL je profesionální frézovací hlava pro spodní frézky, určená pro upnutí profilových nožů a omezovačů. Tělo nástroje je vyrobeno z kvalitní oceli a díky Euro upínacímu systému umožňuje přesné uchycení nožů 40×4 mm a 50×4 mm.
✅ Ocelové tělo – pevné a odolné provedení pro pravidelné použití ve stolárně nebo truhlářské dílně.
✅ Ruční posuv MAN – konstrukce s omezovači umožňuje bezpečný ruční posuv materiálu do řezu.
✅ Euro upínací systém – přesné upnutí profilových nožů F026 a omezovačů F027.
Frézovací hlava má průměr D120 mm, řeznou šířku 40–50 mm a upínací průměr d=30 mm. Doporučené otáčky pro provedení D120 jsou 5100–7400 ot./min. Nože a omezovače nejsou součástí dodávky a objednávají se zvlášť.
IGM Univerzální frézovací hlava MAN D120×40–50 d30 OCEL
IGM Univerzální frézovací hlava MAN D120×40–50 d30 OCEL je univerzální frézovací hlava pro spodní frézky, určená pro práci s profilovými noži a omezovači. Je vhodná pro frézování dřeva, profilování hran, výrobu tvarových profilů a další truhlářské operace podle zvoleného profilu nože.
Tělo nástroje je vyrobeno z kvalitní oceli s vysokou pevností. Díky tomu je hlava vhodná pro pravidelné používání v dílně i profesionálním provozu, kde je důležitá stabilita, přesné upnutí a spolehlivé vedení nástroje.
Hlava je určena pro ruční posuv materiálu MAN. Upínací systém pro profilové nože a omezovače umožňuje bezpečnější práci při ručním podávání materiálu do řezu.
Hlavní výhody frézovací hlavy IGM
✅ Univerzální použití – vhodná pro různé profilové nože podle požadovaného tvaru frézování.
✅ Ocelové tělo – pevné a odolné provedení pro stabilní práci na spodní frézce.
✅ Pro ruční posuv MAN – konstrukce s omezovači umožňuje bezpečný ruční posuv materiálu.
✅ Euro upínací systém – přesné uchycení profilových nožů 40×4 mm a 50×4 mm.
✅ Kompatibilní s noži F026 – určeno pro profilové nože 40×4 mm a 50×4 mm kód F026.
✅ Kompatibilní s omezovači F027 – omezovače pomáhají bezpečnějšímu vedení řezu při ručním posuvu.
✅ Upínací průměr d=30 mm – vhodné pro stroje s odpovídajícím vřetenem.
Na co se frézovací hlava používá?
Univerzální frézovací hlava IGM se používá hlavně na spodních frézkách pro profilování dřevěných dílců. Podle zvoleného profilu nože ji lze využít pro frézování hran, ozdobných profilů, drážek, polodrážek, tvarových prvků a dalších truhlářských detailů.
Výhodou univerzální hlavy je možnost výměny profilových nožů. Jeden nosič tak můžete využít pro více různých profilů, což je praktické při kusové výrobě, zakázkové práci i běžném dílenském provozu.
Hlava je určena pro nože 40×4 mm a 50×4 mm kód F026 a odpovídající omezovače F027. Nože ani omezovače nejsou součástí dodávky a je potřeba je objednat zvlášť podle požadovaného profilu.
Euro upínací systém pro přesné uchycení
Euro upínací systém zajišťuje přesné a pevné upnutí profilových nožů a omezovačů. Správné upnutí je zásadní pro kvalitu frézování, bezpečnost práce i životnost nástroje.
Systém je určený pro profilové nože 40×4 mm a 50×4 mm kód F026 a omezovače F027. Při výběru příslušenství je důležité zvolit odpovídající šířku nože a kompatibilní omezovač.
Ruční posuv MAN
Označení MAN znamená, že je frézovací hlava určena pro ruční posuv materiálu. Konstrukce s omezovači pomáhá bezpečnějšímu vedení materiálu do řezu.
Při ručním posuvu je nutné používat vhodné ochranné prvky stroje, přítlaky, vodítka a pracovat podle bezpečnostních pravidel. Materiál musí být vedený plynule a stabilně bez prudkého zastavování v řezu.
Technické parametry
Důležité upozornění k dodávce
Nože a omezovače nejsou součástí dodávky. Objednávají se samostatně podle požadovaného profilu frézování.
Pro tuto hlavu jsou určeny profilové nože F026 v rozměru 40×4 mm nebo 50×4 mm a odpovídající omezovače F027. Při objednání doporučujeme vždy zkontrolovat, že nože i omezovače patří ke stejné profilové sadě.
Nejčastější otázky k univerzální frézovací hlavě IGM MAN D120×40–50 d30
Jsou nože a omezovače součástí dodávky?
Ne. Profilové nože a omezovače nejsou součástí dodávky a je potřeba je objednat zvlášť. Pro tuto hlavu se používají nože F026 a omezovače F027.
Jaké nože lze do hlavy upnout?
Frézovací hlava je určena pro profilové nože 40×4 mm a 50×4 mm, kód F026. K nožům je potřeba použít odpovídající omezovače F027.
Co znamená označení MAN?
MAN znamená, že je nástroj určený pro ruční (manuální) posuv materiálu. Hlava je vybavena systémem pro použití omezovačů, které umožňují bezpečnější práci při ručním podávání materiálu do řezu.
Na jaký stroj je hlava vhodná?
Hlava je vhodná pro spodní frézky s odpovídajícím upínacím průměrem d=30 mm a rozsahem otáček vhodným pro nástroj D120 mm.
Jaké jsou doporučené otáčky?
Pro průměr D120 mm jsou doporučené otáčky 5100–7400 ot./min.. Vždy je nutné dodržet také pokyny výrobce stroje a bezpečnostní pravidla pro daný nástroj.
K čemu slouží omezovače?
Omezovače pomáhají kontrolovat záběr nože a zvyšují bezpečnost při ručním posuvu materiálu. U nástrojů MAN jsou důležitou součástí správného a bezpečného používání.
Doporučení k použití
Před použitím vždy ověřte správné upnutí frézovací hlavy na vřetenu, dotažení nožů a omezovačů, směr otáčení, doporučené otáčky a nastavení vodítek. Pro průměr D120 mm používejte rozsah 5100–7400 ot./min.
Při ručním posuvu používejte odpovídající ochranné kryty, přítlačné prvky a bezpečnostní pomůcky. Materiál veďte do řezu plynule, stabilně a bez prudkých změn posuvu.
Pokud hledáte univerzální frézovací hlavu pro spodní frézku s možností výměny profilových nožů, IGM Univerzální frézovací hlava MAN D120×40–50 d30 OCEL je praktická a odolná volba pro truhlářské profilování.
Doplňkové parametry
| Kategorie: | Univerzální frézovací hlavy |
|---|---|
| Hmotnost: | 2.885 kg |
| EAN: | 8591761003840 |
| Počet zubů: | 2 |
| šířka: | 40 |
| TYP: | Pro ruční posuv (MAN) |
| Vnější průměr: | 120 |
| Vnitřní průměr: | 30 |
| Typ produktu: | Příslušenství k frézkám |
